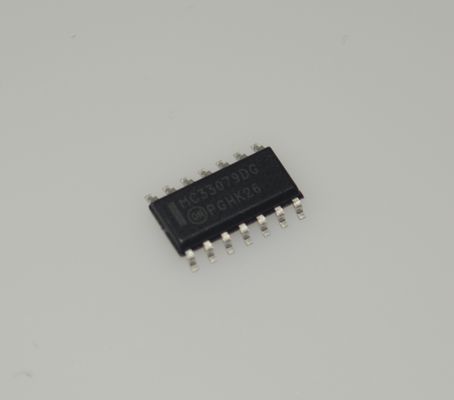

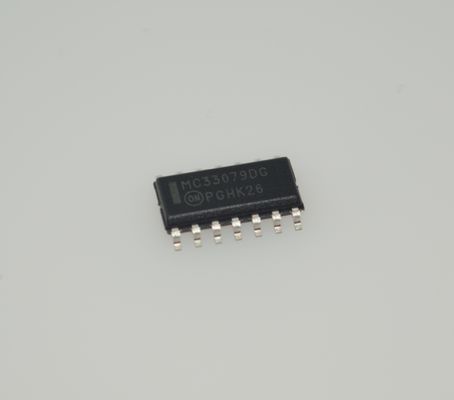

MC33079DG Ultra-Low Noise High-Speed Op-Amp with Wide Supply Range Low THD High Slew Rate Large Output Swing Low Input Bias Current and Stable Performance for Pro Audio and Precision Systems

MC33079DG Amplificateur opérationnel haute vitesse à faible bruit, large plage d'alimentation, faible THD, taux de balayage élevé, grande excursion de sortie, faible courant de polarisation d'entrée et performances stables pour les systèmes audio professionnels et de précision

andnbsp;

Caractéristiques

andbull; Fonctionnement à double alimentation : 5,0 V à 18 V

andbull; Faible bruit de tension : 4,5 nV/ Hz

andbull; Faible tension de décalage d'entrée : 0,15 mV

andbull; Faible T.C. de la tension de décalage d'entrée : 2,0 V/anddeg;C

andbull; Faible distorsion harmonique totale : 0,002 %

andbull; Produit gain-bande passante élevé : 16 MHz

andbull; Taux de balayage élevé : 7,0 V/ s

andbull; Gain AC en boucle ouverte élevé : 800 @ 20 kHz

andbull; Excellente stabilité en fréquence

andbull; Grande excursion de tension de sortie : +14,1 V/ et moins;14,6 V

andbull; Diodes ESD fournies sur les entrées

andbull; Préfixe NCV pour les applications automobiles et autres applications nécessitant des exigences uniques en matière de site et de modification de contrôle

andbull; Ces appareils sont Pbandminus;Free, sans halogène/sans BFR et sont conformes à la directive RoHS

andnbsp;

Applications

1. Équipement audio professionnel

Principales caractéristiques utilisées : Son bruit ultra-faible (aussi bas que 4,5 nV/andradic;Hz), la faible distorsion harmonique totale (THD) et la large excursion de sortie le rendent idéal pour

les équipements audio haut de gamme.

Applications typiques : Tables de mixage, préamplificateurs audio, égaliseurs, processeurs d'effets et systèmes haute fidélité (Hi-Fi).

2. Équipement de mesure et de test de précision

Principales caractéristiques utilisées : Faible courant de polarisation d'entrée, gain en boucle ouverte élevé et bonne stabilité permettent une amplification précise des signaux faibles.

Applications typiques : Amplificateurs de capteurs (par exemple, pour jauges de contrainte, thermocouples), systèmes d'acquisition de données, instruments médicaux et équipements de laboratoire.

3. Filtres actifs et conditionnement de signal

Principales caractéristiques utilisées : Un taux de balayage élevé (7 V/andmicro;s) et un produit gain-bande passante suffisant (GBW : 16 MHz) lui permettent de traiter les signaux haute fréquence sans distorsion.

Applications typiques : Filtres anti-repliement, croisements audio et circuits de conditionnement de signal dans les systèmes de communication.

4. Systèmes de contrôle industriel

Principales caractéristiques utilisées : La large plage d'alimentation de fonctionnement (etplusmn;1,5 V à etplusmn;18 V) et la bonne stabilité le rendent adaptable aux environnements industriels exigeants.

Applications typiques : Contrôle de processus, boucles de contrôle de commande de moteur, calcul analogique et mise en mémoire tampon de référence de tension.

andnbsp;

Description

La série MC33078/9 est une famille d'amplificateurs monolithiques de haute qualité utilisant la technologie bipolaire avec des concepts de haute performance innovants pour les applications de traitement de signaux audio et de données de qualité. Cette famille intègre l'utilisation de transistors d'entrée PNP haute fréquence pour produire des amplificateurs présentant un faible bruit de tension d'entrée avec un produit gain-bande passante et un taux de balayage élevés. L'étage de sortie entièrement NPN ne présente aucune distorsion de croisement de bande morte, une grande excursion de tension de sortie, d'excellentes marges de phase et de gain, une faible impédance de sortie haute fréquence en boucle ouverte et des performances de fréquence AC symétriques source et puits.

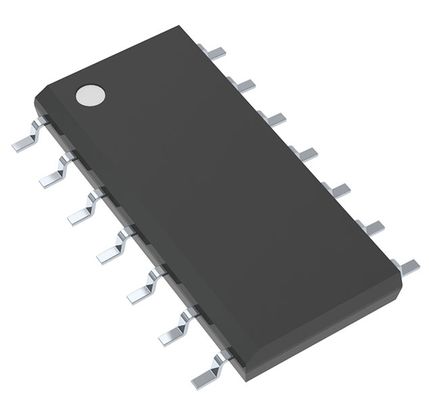

La famille MC33078/9 propose des versions d'amplificateurs doubles et quadruples et est disponible dans les boîtiers DIP et SOIC en plastique (suffixes P et D).
