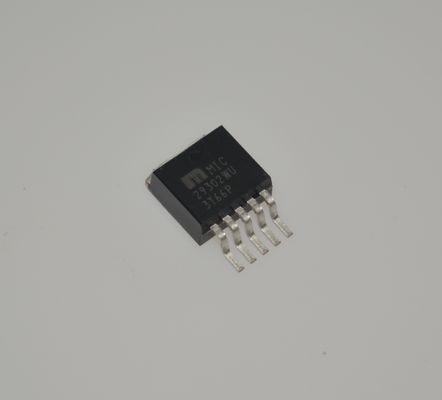

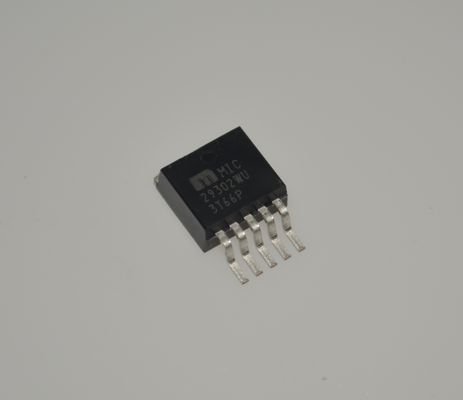

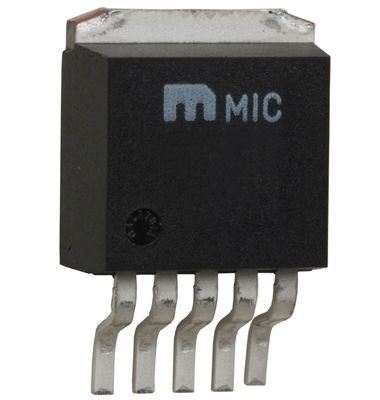

MIC29302WU 3A Ultra-Low Dropout Voltage Regulator with High PSRR Error Flag Adjustable Output Thermal and Current Protection for Demanding Industrial and Automotive Systems

MIC29302WU Régulateur de tension à très faible chute de tension 3A avec PSRR élevé, drapeau d'erreur, sortie réglable, protection thermique et contre les surintensités pour les systèmes industriels et automobiles exigeants

Caractéristiques

• Capacité de courant élevée :

  - MIC29150/29151/29152/29153 : 1,5 A

  - MIC29300/29301/29302/29303 : 3 A

  - MIC29500/29501/29502/29503 : 5 A

  - MIC29751/29752 : 7,5 A

• Faible tension de chute

• Faible courant de masse

• Tolérance garantie précise de 1 %

• Réponse transitoire extrêmement rapide

• Protection contre l'inversion de batterie et le « Load Dump »

• Mode d'arrêt à courant nul (versions à 5 broches)

• Le drapeau d'erreur signale une sortie hors régulation (versions à 5 broches)

• Également caractérisé pour les charges plus petites avec des spécifications de performances de pointe

• Versions à tension fixe et réglable

Applications

• Équipement alimenté par batterie

• Systèmes informatiques verts à haut rendement

• Électronique automobile

• Alimentations linéaires à haut rendement

• Post-régulateur à haut rendement pour alimentation à découpage

Description générale

Les MIC2915x/2930x/2950x/2975x sont des régulateurs de tension à courant élevé, haute précision et faible chute de tension. Utilisant le processus Super bêta PNP exclusif de Microchip avec un élément de passage PNP, ces régulateurs présentent des tensions de chute typiques de 350 mV à 425 mV (pleine charge) et un courant de masse très faible. Conçus pour les charges à courant élevé, ces appareils trouvent également des applications dans les systèmes à courant plus faible et à très faible chute de tension, où leurs minuscules valeurs de tension de chute et de courant de masse sont des attributs importants.

Les MIC2915x/2930x/2950x/2975x sont entièrement protégés contre les défauts de surintensité, l'inversion de polarité d'entrée, l'insertion inversée des fils, le fonctionnement en surchauffe et les pics de tension transitoires positifs et négatifs. Les versions à tension fixe à cinq broches sont dotées d'une commande MARCHE/ARRÊT au niveau logique et d'un drapeau d'erreur qui signale chaque fois que la sortie sort de la régulation. Les états signalés incluent une basse tension d'entrée (chute de tension), une limite de courant de sortie, un arrêt en surchauffe et des pics de tension extrêmement élevés sur l'entrée.

Sur les MIC29xx1 et MIC29xx2, la broche ENABLE peut être connectée à VIN si elle n'est pas nécessaire pour la commande MARCHE/ARRÊT. Les MIC2915x/2930x/2950x sont disponibles en boîtiers TO-220 à 3 broches et TO-263 (D2Pak) à montage en surface. Les régulateurs MIC2975x 7,5 A sont disponibles dans un boîtier TO-247 à 5 broches. Le MIC29152 à sortie réglable de 1,5 A est disponible dans un boîtier D-Pak (TO-252) à 5 broches.

Pour les applications avec une tension d'entrée de 6 V ou moins, voir les LDO MIC37xxx.

INFORMATIONS

Dessin

Notre avantage :téléphones, PDA et ordinateurs portables

• Produits de haute qualité --- nos offres sont 100 % neuves et originales, ROHS
• Prix compétitif --- bons canaux d'achat avec un bon prix.
• Service professionnel --- tests de qualité stricts avant l'expédition et service après-vente parfait après l'achat.
• Inventaire adéquat --- Avec le soutien de notre solide équipe d'achat,
• Livraison rapide --- nous expédierons les marchandises dans les 1 à 3 jours ouvrables après la confirmation du paiement.

assurez-vous de répondre à vos besoins pour tous les types de composants.^_^
