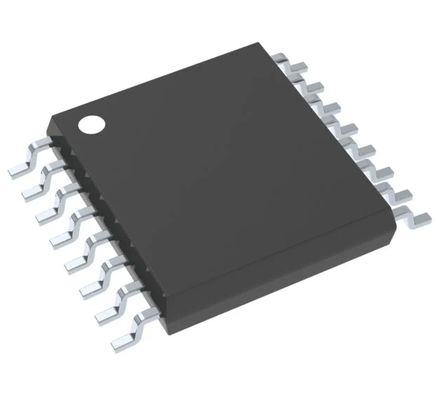

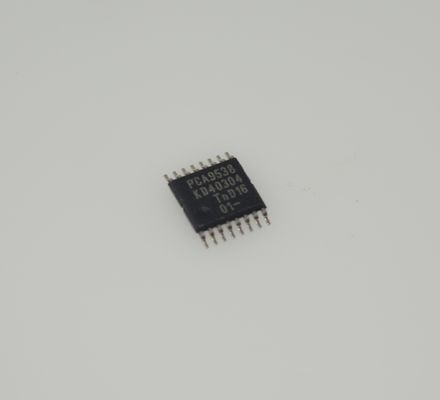

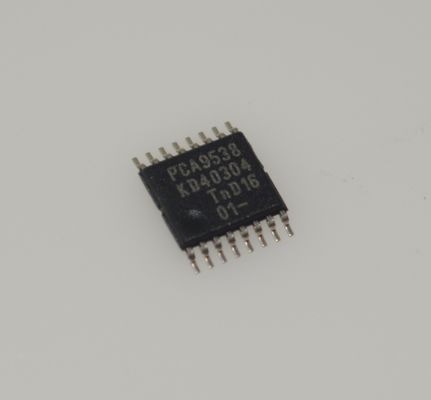

PCA9538PW 8-bit I2C I/O Expander with Low Voltage Operation Interrupt Output Polarity Inversion Low Standby Current and Small Package for Servers LCDs and Industrial Control

PCA9538PW 8-bit I2C I/O Expander avec fonctionnement à basse tension Polarité de sortie interrompue Inversion à faible courant de veille et petit paquet pour serveurs

etnbsp;

Caractéristiques

etbull; faible consommation de courant en veille de 1 andmu;A max

etbull; I2C à l'élargisseur de port parallèle

etbull; sortie d'interruption active à basse fréquence à drainage ouvert

etbull; entrée de réinitialisation active à faible

etbull; Plage de tension d'alimentation de fonctionnement de 2,3 V à 5,5 V

etbull; ports d'entrée/sortie tolérants à 5 V

etbull; bus I2C rapide de 400 kHz

etbull; deux broches d'adresse matérielles permettent jusqu'à quatre appareils sur le I2C/SMBus

etbull; Registre des configurations d'entrée et de sortie

etbull; le registre de l'inversion de polarité

andbull; mise sous tension avec tous les canaux configurés comme entrées

Pas de panne de courant.

filtrage du bruit sur les entrées SCL/SDA

etbull; sorties verrouillées avec capacité maximale d'entraînement à courant élevé pour l'entraînement direct des LED

etbull; les performances de verrouillage dépassent 100 mA par JESD 78, classe II

etbull; la protection ESD est supérieure à la JESD 22

Modèle de corps humain 2000-V (A114-A)

etnbsp; etndash; modèle de machine à 200 V (A115-A)

etnbsp; etndash; modèle de dispositif chargé de 1000 V (C101)

etnbsp;

Applications

1. Serveurs et matériel de centre de données

Principaux avantages:L'interface Landsup2;C permet une gestion centralisée, tandis que la fonction de sortie d'interruption permet une réponse en temps réel aux changements d'état, ce qui la rend adaptée à la surveillance matérielle à haute densité.

Applications typiques:Contrôle du ventilateur sur les cartes mères des serveurs, surveillance de l'état de l'alimentation, amplification du signal de l'arrière-plan par échange à chaud, et gestion des capteurs du châssis.

2Contrôle industriel et automatisation

Principaux avantages:La compatibilité à haute tension (1,65V à 5,5V) et la plage de température industrielle prennent en charge les environnements difficiles; la fonction d'interruption réduit les frais généraux de sondage MCU.

Applications typiques:L'expansion de l'E/S PLC, l'acquisition de l'état du capteur, les interfaces du contrôleur moteur, le bouton du panneau industriel et le contrôle de l'indicateur.

3. Produits électroniques de consommation et appareils d'affichage

Principaux avantages:Le petit paquet (TSSOP-16) économise de l'espace, un faible courant de veille prolonge la durée de vie de la batterie et l'inversion de polarité simplifie la conception du circuit.

Applications typiques:Des cartes de contrôle d'appareils intelligents, des téléviseurs LCD, des télécommandes de drones, des capteurs de maison intelligente.

4Systèmes intégrés et dispositifs IoT

Principaux avantages:Le bus Landsup2;C permet d'économiser les ressources des broches MCU, une faible consommation d'énergie convient aux scénarios alimentés par batterie et une direction d'E/S configurable améliore la flexibilité.

Applications typiques:Élargissement de l'interface de la passerelle IoT, extension de la fonctionnalité de la carte de développement intégrée, enregistreurs de données alimentés par batterie, contrôle de périphérique portable.

etnbsp;

Définition

Le PCA9538 est un élargisseur d'E/S à 8 bits d'entrée et de sortie parallèles (E/S) à usage général pour le protocole bidirectionnel de bus I2C (ou SMBus) à deux lignes.Cet appareil peut fonctionner avec une alimentation de 2.3 V à 5.5 V. Cet appareil prend en charge à la fois les fréquences d'horloge de 100 kHz (mode standard) et 400 kHz (mode rapide).fournit une solution simple lorsque des E/S supplémentaires sont nécessaires pour les commutateurs, capteurs, boutons, LED, ventilateurs, et ainsi de suite.

Les caractéristiques du PCA9538 comprennent une interruption qui est générée sur la broche INT chaque fois qu'un port d'entrée change d'état.Les broches d'adresse sélectionnables par matériel A0 et A1 permettent jusqu'à quatre périphériques PCA9538 sur le même bus I2CCet appareil peut également être réinitialisé à son état par défaut en utilisant la fonctionnalité RESET ou en cyclant l'alimentation pour provoquer une réinitialisation de l'alimentation.

L'INT peut être connecté à l'entrée d'interruption d'un microcontrôleur.l'E/S à distance peut informer le microcontrôleur s'il y a des données entrantes sur ses ports sans avoir à communiquer via le bus I2CAinsi, le PCA9538 peut rester un simple dispositif esclave.

Les sorties de l'appareil (verrouillées) ont une capacité d'entraînement à courant élevé pour entraîner directement les LED.

Deux broches matérielles (A0 et A1) sont utilisées pour programmer et varier l'adresse I2C fixe et permettent à jusqu'à quatre appareils de partager le même bus I2C ou SMBus.

etnbsp;

Les informations sont fournies à la Commission.

etnbsp;

Le dessin
