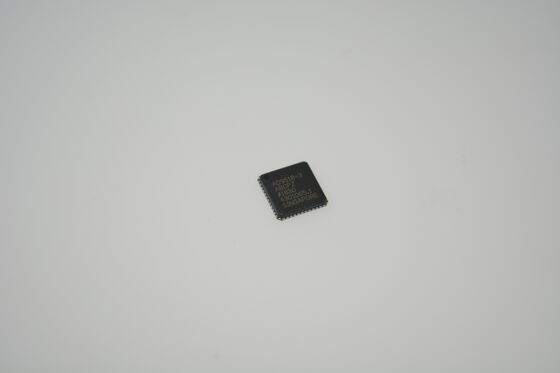

AD9518-3ABCPZ Générateur d'horloge à faible gigue avec PLL et VCO 8 sorties configurables (LVPECL/LVDS/CMOS) Synthèse de fréquence à entier-N pour l'horlogerie ADC/DAC et FPGA à haute vitesse

AD9518-3ABCPZ Générateur d'horloge à faible gigue avec PLL et VCO 8 sorties configurables (LVPECL/LVDS/CMOS) Synthèse de fréquence Integer-N Pour horloge ADC/DAC et FPGA haute vitesse

Caractéristiques

Boucle à verrouillage de phase (PLL) à faible bruit de phase

  Le VCO sur puce s'accorde de 1,75 GHz à 2,25 GHz

  VCO/VcXo externe jusqu'à 2,4 GHz en option

  1 entrée de référence différentielle ou 2 entrées de référence asymétriques

  Capacité de surveillance de référence

  Modes de réversion automatique et de maintien de référence manuelle

    commutation/maintien

  Accepte les références LVPECL, LVDS ou CMos jusqu'à 250 MHz

  Retards programmables dans le chemin vers le PFD

  Détection de verrouillage numérique ou analogique, sélectionnable

3 paires de sorties LVPECL 1,6 GHz

  Chaque paire de sorties partage un diviseur 1 à 32 avec un délai de phase grossier

    délai de phase grossier

  Gigue de sortie additive : 225 fs rms

  Gigue inter-canaux des sorties appariées de<10 ps

Synchronisation automatique de toutes les sorties au démarrage

Synchronisation manuelle des sorties disponible

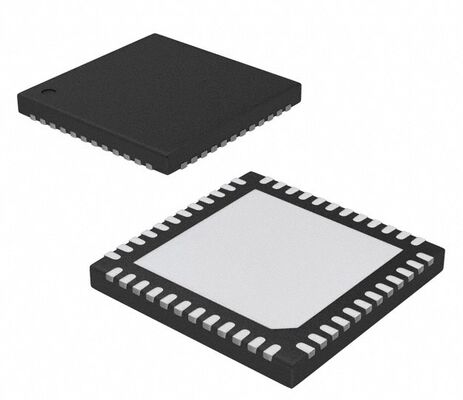

Disponible dans un LFCSP à 48 broches

Applications

Distribution d'horloge à faible gigue et à faible bruit de phase

Cartes de ligne réseau 10/40/100 Gb/sec, y compris SONET

  Ethernet synchrone, OTU2/3/4

Correction d'erreurs directe (G.710)

Horloge des convertisseurs analogique-numérique (CAN), numérique-analogique (CNA), DDS, DDC, DUC, MxFES haute vitesse

Émetteurs-récepteurs sans fil haute performance

ATE et instrumentation haute performance

Description

Le AD9518-31 fournit une fonction de distribution d'horloge multi-sorties avec des performances de gigue sub-picoseconde, ainsi qu'un PLL et un VCO sur puce. Le VCO sur puce s'accorde de 1,75 GHz à 2,25 GHz. En option, un VCO/VCXO externe jusqu'à 2,4 GHz peut être utilisé. Le AD9518-3 met l'accent sur la faible gigue et le faible bruit de phase pour maximiser les performances du convertisseur de données, et il peut bénéficier à d'autres applications avec des exigences strictes en matière de bruit de phase et de gigue. Le AD9518-3 dispose de six sorties LVPECL (en trois paires). Les sorties LVPECL fonctionnent jusqu'à 1,6 GHz. Pour les applications nécessitant des sorties supplémentaires, une entrée de référence à cristal, une synchronisation sans décalage ou une EEPROM pour la configuration automatique au démarrage, les AD9520 et AD9522 sont disponibles. De plus, les AD9516 et AD9517 sont similaires à l'AD9518 mais ont une combinaison de sorties différente. Chaque paire de sorties possède des diviseurs qui permettent de régler à la fois le rapport de division et le délai grossier (ou phase). La plage de division pour les sorties LVPECL est de 1 à 32. Le AD9518-3 est disponible dans un LFCSP à 48 broches et peut être alimenté par une seule alimentation de 3,3 V. Un VCO externe, qui nécessite une plage de tension étendue, peut être pris en charge en connectant l'alimentation de la pompe de charge (VCP) à 5 V. Une alimentation LVPECL séparée peut être de 2,5 V à 3,3 V (nominale). Le AD9518-3 est spécifié pour un fonctionnement sur la plage industrielle de −40°C à +85°C.

INFORMATIONS

Dessin
