TPS61088RHLR 2A High-Power Boost Converter with 2.5V-12V Input 95% Efficiency Ultra-Small QFN Low Noise Programmable Features Integrated Protection and Wide Applications

TPS61088RHLR Convertisseur Boost haute puissance 2A avec entrée 2.5V-12V 95% d'efficacité Ultra-petit QFN Faible bruit Fonctions programmables Protection intégrée et larges applications

andnbsp;

Caractéristiques

andbull; Plage de tension d'entrée de 2,7 V à 12 V

andbull; Plage de tension de sortie de 4,5 V à 12,6 V

andbull; Courant de commutation de 10 A

andbull; Jusqu'à 91 % d'efficacité à VIN = 3,3 V, VOUT = 9 V et IOUT = 3 A

andbull; Sélection du mode entre le mode PFM et le mode PWM forcé à faible charge

andbull; Courant de 1,0 µA dans la broche VIN pendant l'arrêt

andbull; Limite de courant de crête de commutation programmable par résistance

andbull; Fréquence de commutation réglable : 200 kHz à 2,2 MHz

andbull; Démarrage progressif programmable

andbull; Protection contre les surtensions de sortie à 13,2 V

andbull; Protection contre les surintensités cycle par cycle

andbull; Arrêt thermique

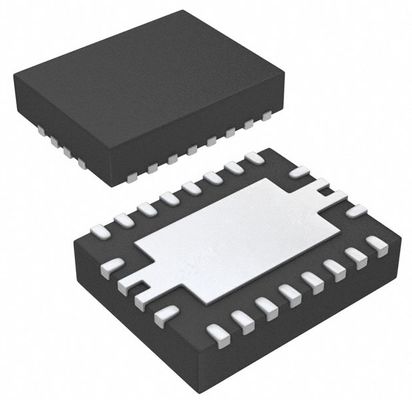

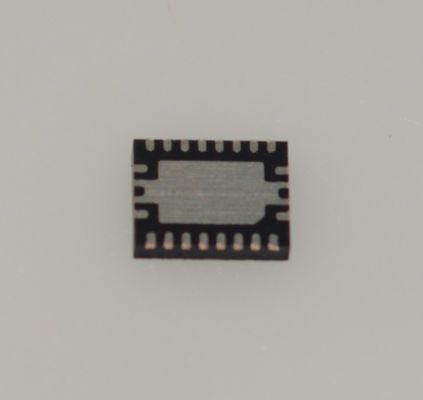

andbull; Boîtier VQFN 20 broches de 4,50 mm × 3,50 mm

andnbsp;

Applications

andbull; Terminal de point de vente portable

andbull; Haut-parleur Bluetoothandtrade;

andbull; Cigarette électronique

andbull; Interface Thunderbolt

andbull; Batterie externe à charge rapide

andnbsp;

Description

Le TPS61088 est un convertisseur boost synchrone entièrement intégré à haute densité de puissance, avec un interrupteur d'alimentation de 11 mΩ et un interrupteur redresseur de 13 mΩ pour fournir une solution à haut rendement et de petite taille dans les systèmes portables. Le TPS61088 a une large plage de tension d'entrée de 2,7 V à 12 V pour prendre en charge les applications avec des batteries au lithium à une ou deux cellules. L'appareil a une capacité de courant de commutation de 10 A et est capable de fournir une tension de sortie allant jusqu'à 12,6 V.

Le TPS61088 utilise une topologie de contrôle du courant de crête à temps d'arrêt constant adaptatif pour réguler la tension de sortie. En condition de charge modérée à forte, le TPS61088 fonctionne en mode modulation de largeur d'impulsion (PWM). En condition de faible charge, l'appareil dispose de deux modes de fonctionnement sélectionnés par la broche MODE. L'un est le mode de modulation de fréquence d'impulsion (PFM) pour améliorer l'efficacité et l'autre est le mode PWM forcé pour éviter les problèmes d'application causés par une faible fréquence de commutation. La fréquence de commutation en mode PWM est réglable, allant de 200 kHz à 2,2 MHz par une résistance externe. Le TPS61088 met également en œuvre une fonction de démarrage progressif programmable et une fonction de limite de courant de crête de commutation réglable. De plus, l'appareil fournit une protection contre les surtensions de sortie de 13,2 V, une protection contre les surintensités cycle par cycle et une protection contre l'arrêt thermique.

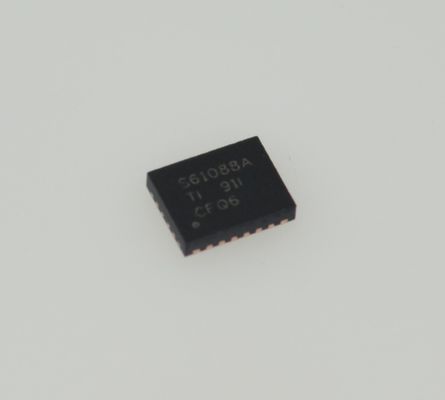

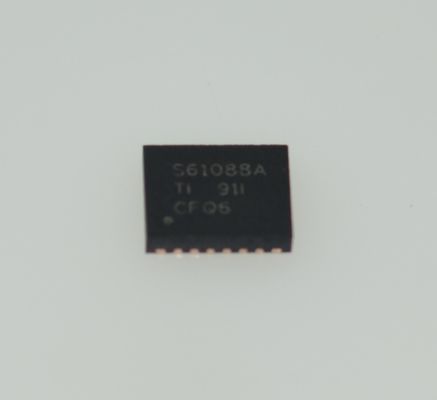

Le TPS61088 est disponible dans un boîtier VQFN 20 broches de 4,50 mm × 3,50 mm.

andnbsp;

INFORMATIONS

andnbsp;

Dessin
