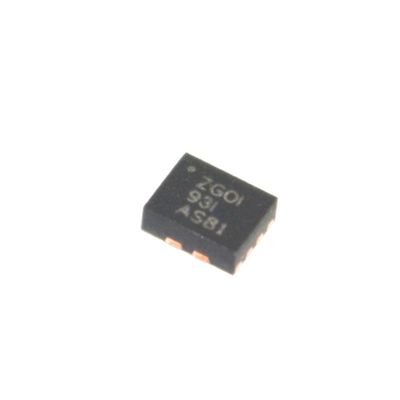

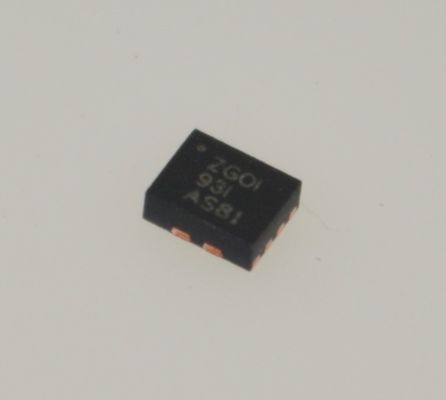

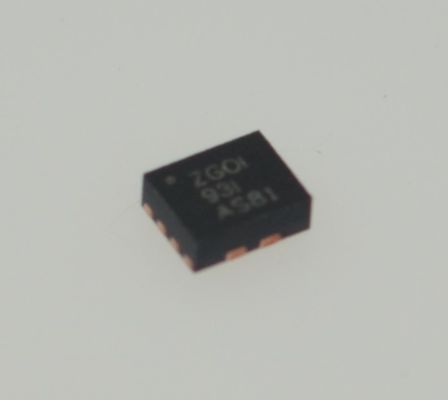

TPS61089RNRR 2.5A Boost Converter 2.5V-12V Input 95% Efficiency Ultra-Compact Low Ripple Programmable Full Protection Wide -40°C to 125°C Range

TPS61089RNRR Convertisseur Boost 2,5 A 2,5 V-12 V Entrée 95 % d'efficacité Ultra-Compact Faible Ondulation Programmable Protection Complète Large -40°C à 125°C

Caractéristiques

• Plage de tension d'entrée : 2,7 V à 12 V

• Plage de tension de sortie : 4,5 V à 12,6 V

• Jusqu'à 90 % d'efficacité à VIN = 3,3 V, VOUT = 9 V et IOUT = 2 A

• Limite de courant de crête programmable par résistance jusqu'à 10 A pour un courant d'impulsion élevé

• Fréquence de commutation réglable : 200 kHz à 2,2 MHz

• Temps de démarrage progressif intégré de 4 ms

• Mode de fonctionnement PFM à faible charge (TPS61089)

• Mode de fonctionnement PWM forcé à faible charge (TPS610891)

• Protection interne contre les surtensions de sortie à 13,2 V

• Protection contre les surintensités cycle par cycle

• Arrêt thermique

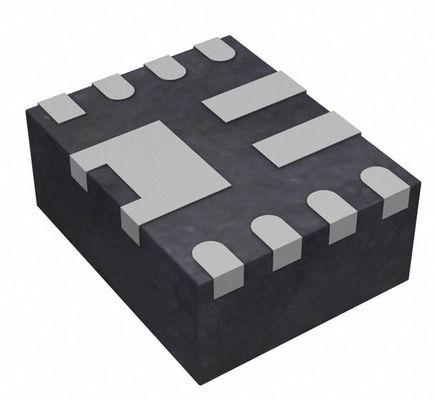

• Boîtier VQFN HotRod™ de 2,00 mm × 2,50 mm

Applications

• Haut-parleur Bluetooth®

• Batterie externe à charge rapide

• Terminal de point de vente portable

Description

Le TPS61089x représente le TPS61089 et le TPS610891. Le TPS61089x est un convertisseur boost synchrone entièrement intégré avec un interrupteur d'alimentation principal de 19 mΩ et un interrupteur redresseur de 27 mΩ. L'appareil fournit une solution d'alimentation à haut rendement et de petite taille pour les équipements portables. Le TPS61089x dispose d'une large plage de tension d'entrée de 2,7 V à 12 V pour prendre en charge les applications alimentées par des batteries lithium-ion/polymère à une ou deux cellules. Le TPS61089x a une capacité de courant de commutation continu de 7 A et fournit une tension de sortie allant jusqu'à 12,6 V.

Le TPS61089x utilise une topologie de contrôle du courant de crête à temps d'arrêt constant adaptatif pour réguler la tension de sortie. En condition de charge modérée à forte, le TPS61089x fonctionne en mode de modulation de largeur d'impulsion (PWM). En condition de faible charge, le TPS61089 fonctionne en mode de modulation de fréquence d'impulsion (PFM) pour améliorer l'efficacité, tandis que le TPS610891 fonctionne toujours en mode PWM pour éviter les problèmes d'application causés par une faible fréquence de commutation. La fréquence de commutation en mode PWM est réglable de 200 kHz à 2,2 MHz. Le TPS61089x met également en œuvre une fonction de démarrage progressif intégrée de 4 ms et une fonction de limitation du courant de crête de commutation réglable. De plus, l'appareil fournit une protection contre les surtensions de sortie de 13,2 V, une protection contre les surintensités cycle par cycle et une protection contre l'arrêt thermique.

Le TPS61089x est disponible dans un boîtier VQFN à 11 broches extrêmement compact de 2,0 mm × 2,5 mm.
