UC2843BDG Current-Mode PWM Controller 500kHz Operation High Drive Output Wide 8V-30V Input Precision Reference Low Cost Robust Protection Versatile for Power Supplies

Contrôleur PWM en mode courant UC2843BDG Fonctionnement à 500 kHz Sortie à courant élevé Entrée large 8V-30V Référence de précision Faible coût Protection robuste Polyvalent pour alimentations électriques

Caractéristiques

• Oscillateur ajusté pour un contrôle précis de la fréquence

• Fréquence de l'oscillateur garantie à 250 kHz

• Fonctionnement en mode courant jusqu'à 500 kHz

• Compensation automatique de l'anticipation

• PWM à verrouillage pour la limitation du courant cycle par cycle

• Référence ajustée en interne avec verrouillage en cas de sous-tension

• Sortie totem pole à courant élevé

• Verrouillage en cas de sous-tension avec hystérésis

• Faible courant de démarrage et de fonctionnement

• Il s'agit d'un dispositif sans plomb et sans halogène

Applications

1 :Alimentations à découpage hors ligne (convertisseurs AC-DC): Adaptateurs d'alimentation (par exemple, ordinateurs portables, moniteurs), systèmes d'alimentation industriels, électronique grand public (téléviseurs, équipements audio).

2 : Convertisseurs DC-DC: Convertisseurs élévateurs (augmentation de la tension de la batterie), convertisseurs flyback (alimentations isolées jusqu'à 100W-150W).

Description

Les séries UC3842B, UC3843B sont des contrôleurs en mode courant à fréquence fixe hautes performances. Ils sont spécialement conçus pour les applications de convertisseurs hors ligne et DC-DC, offrant au concepteur une solution économique avec un minimum de composants externes. Ces circuits intégrés comprennent un oscillateur ajusté pour un contrôle précis du rapport cyclique, une référence compensée en température, un amplificateur d'erreur à gain élevé, un comparateur de détection de courant et une sortie totem pole à courant élevé, idéalement adaptée pour piloter un MOSFET de puissance.

Sont également incluses des fonctions de protection comprenant des verrouillages en cas de sous-tension d'entrée et de référence, chacun avec hystérésis, une limitation du courant cycle par cycle, un temps mort de sortie programmable et un verrou pour le comptage d'impulsions uniques.

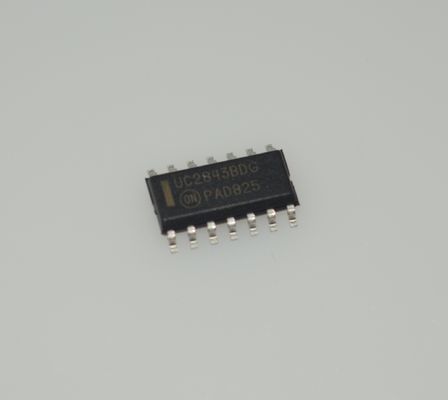

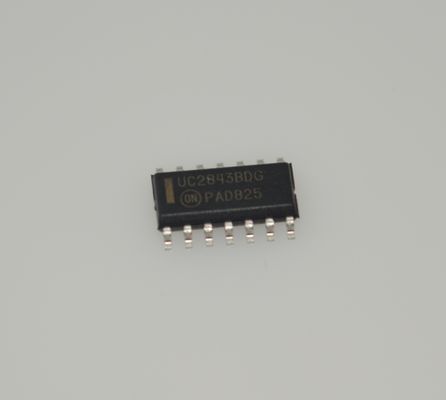

Ces dispositifs sont disponibles dans un boîtier plastique double en ligne à 8 broches et à montage en surface (SOIC-8) ainsi que dans le boîtier plastique à montage en surface à 14 broches (SOIC-14). Le boîtier SOIC-14 dispose de broches d'alimentation et de masse séparées pour l'étage de sortie totem pole.

L'UCX842B a des seuils UVLO de 16 V (marche) et 10 V (arrêt), idéalement adaptés aux convertisseurs hors ligne. L'UCX843B est conçu pour les applications à basse tension avec des seuils UVLO de 8,5 V (marche) et 7,6 V (arrêt).

INFORMATIONS

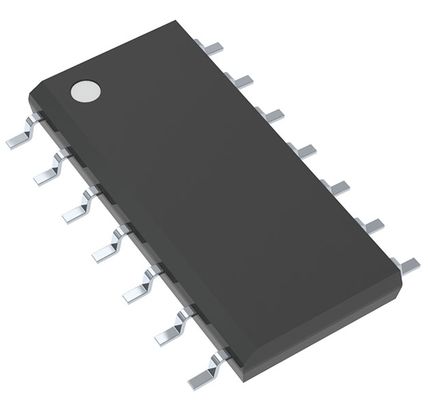

Dessin

Notre avantage :téléphones, PDA et ordinateurs portables

• Produits de haute qualité --- nos offres sont 100% neuves et originales, ROHS
• Prix compétitif --- bons canaux d'achat avec un bon prix.
• Service professionnel --- tests de qualité stricts avant l'expédition et service après-vente parfait après l'achat.
• Inventaire adéquat --- Avec le soutien de notre solide équipe d'achat,
• Livraison rapide --- nous expédierons les marchandises dans les 1 à 3 jours ouvrables après la confirmation du paiement.

assurez-vous de répondre à vos besoins pour tous les types de composants.^_^
