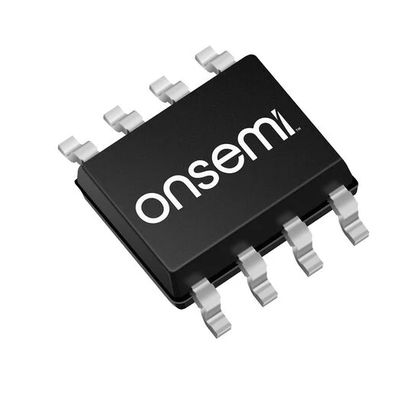

LM393DR2G Dual Comparator Low Power Open-Collector Output Wide 2V-36V Supply ESD Protected Industry Standard Cost-Effective Reliable Performance

LM393DR2G Comparateur double basse puissance sortie de collecteur ouvert large 2V-36V alimentation ESD protégé Norme de l'industrie Performance fiable rentable

etnbsp;

Caractéristiques

etbull; large plage d'alimentation unique: de 2,0 Vdc à 36 Vdc

etbull; Split-Supply Range: etplusmn;1.0 Vdc à etplusmn;18 Vdc

etbull; très faible débit indépendant de la tension d'alimentation: 0,4 mA

etbull; courant de biais d'entrée faible: 25 nA

etbull; courant de décalage d'entrée faible: 5,0 nA

etbull; basse tension de décalage d'entrée: 5,0 mV (max) LM293/393

etbull; Range de mode commun d'entrée au niveau du sol

etbull; plage de tension d'entrée différentielle égale à la tension d'alimentation

etbull; Voltage de sortie Compatible avec les niveaux logiques DTL, ECL, TTL, MOS et CMOS

Les pinces ESD sur les entrées augmentent la robustesse de l'appareil sans affecter les performances

andbull; préfixe NCV pour l'automobile et autres applications nécessitant des exigences uniques en matière de site et de changement de contrôle; AEC-Q100 Qualifié et apte au PPAP

etbull; Ces appareils sont exempts de Pb, d'halogène/de BFR et sont conformes à la directive RoHS

etnbsp;

Applications

1Détection et conversion de niveau

Grâce à sa structure de sortie à collecteur ouvert, il peut facilement réaliser la conversion et l'isolation entre différents niveaux de tension, servant de pont entre les systèmes numériques et analogiques.

Applications spécifiques:détection du seuil de signal analogique pour les microcontrôleurs (Arduino, STM32), conversion des signaux analogiques en niveaux logiques numériques (TTL/CMOS),la surveillance de la tension du système (protection contre la surtension ou la sous-tension);.

2Détection du seuil de signal du capteur

C'est l'une de ses principales applications.Il peut comparer les signaux de capteurs continus avec une tension de référence et produire un signal numérique pour déclencher des actions ultérieures lorsque le signal dépasse ou tombe en dessous du seuil.

Applications spécifiques:Capteurs photoélectriques, régulateur de température (thermostat), détection du niveau de liquide, détecteur de fumée, interrupteur de proximité.

3. Génération d' ondes carrées et d' ondes pulsées

En configurant la rétroaction positive (mode de déclenchement de Schmitt), il peut convertir efficacement des signaux analogiques qui changent lentement ou bruyants en impulsions numériques propres et nettes, offrant ainsi une immunité contre les vibrations et le bruit.

Applications spécifiques:Formation de forme d'onde, génération d'ondes carrées à partir d'ondes sinusoïdales, circuits de déconnexion de commutateur, génération de modulation de la largeur d'impulsion (PWM).

4Comparateur de fenêtres

En utilisant les deux comparateurs dans le LM393, un circuit de comparateur de fenêtre peut être construit pour déterminer si une tension du signal tombe dans ou en dehors de deux limites de tension prédéfinies (fenêtre).

Applications spécifiques:Surveillance de la tension de la batterie (vérification si la tension est dans la plage normale), surveillance de la plage de sécurité dans le contrôle du processus.

5Appareils à faible consommation et à batterie

Le LM393 fonctionne sur une large plage de tension (jusqu'à 2V) et a une consommation de courant de repos très faible, ce qui le rend idéal pour les appareils portables sensibles à l'alimentation et prolonge considérablement la durée de vie de la batterie.

Applications spécifiques:Les télécommandes, les nœuds de capteurs sans fil, les instruments portables, les appareils de l'Internet des objets (IoT).

etnbsp;

Définition

La série LM393 est constituée de deux comparateurs de tension de précision indépendants capables de fonctionner à alimentation simple ou fractionnée.Ces dispositifs sont conçus pour permettre un mode commun de portée au niveau du sol avec une seule alimentation.Les spécifications de tension de compensation d'entrée aussi basses que 2,0 mV font de cet appareil un excellent choix pour de nombreuses applications dans l'électronique grand public, automobile et industrielle.

etnbsp;

Les informations sont fournies à la Commission.

etnbsp;

Le dessin
