AD828ANZ Amplificateur opérationnel vidéo double à faible bruit 50 MHz, vitesse de balayage 1200 V/µs, gain/phase différentiels 0,02 %/0,03°, résistances de réglage de gain internes pour l'imagerie à haute vitesse, le traitement CCD et les systèmes à ultrasons

AD828ANZ Double Amplificateur Opérationnel Vidéo à Faible Bruit 50 MHz, Vitesse de Balayage 1200V/andmicro;s, Erreur Différentielle de Gain/Phase 0,02%/0,03anddeg;, Résistances de Réglage de Gain Internes pour l'Imagerie à Grande Vitesse, le Traitement CCD et les Systèmes à Ultrasons

andnbsp;

CARACTÉRISTIQUES

Excellente Performance Vidéo

andnbsp; Erreur de Gain et de Phase Différentiels de 0,01% et 0,05anddeg;

Haute Vitesse

andnbsp; Bande Passante à 3 dB de 130 MHz (G = +2)

andnbsp; Vitesse de Balayage de 450 V/andmicro;s

andnbsp; Temps de Stabilisation de 80 ns à 0,01%

Faible Consommation

andnbsp; Courant d'Alimentation Max. de 15 mA

Capacité de Sortie Élevée

andnbsp; Courant de Sortie Minimum de 50 mA par Amplificateur

andnbsp; Idéal pour la Commande de Câbles Terminés

Alimentation Flexible

andnbsp; Spécifié pour un Fonctionnement à +5 V, 5 V et 15 V

andnbsp; andplusmn;3,2 V Oscillation de Sortie Min. dans une Charge de 150 andOmega; (VS = 5 V)

Excellente Performance DC

andnbsp; Tension de Décalage d'Entrée de 2,0 mV

Disponible en SOIC 8 broches et en Mini-DIP Plastique 8 broches

andnbsp;

Rétroaction de tension

1: Équipement Vidéo Professionnel et de Diffusion

Amplification de la fréquence intermédiaire (FI), conditionnement du signal. Pilotes de ligne vidéo, commutateurs de routage vidéo, canaux de caméra de diffusion, cartes de capture vidéo de qualité professionnelle.

Sa bande passante et sa vitesse de balayage suffisantes lui permettent de traiter les signaux RF dans la gamme FI pour l'amplification et la mise en mémoire tampon. Son erreur de gain différentiel (0,02%) exceptionnellement faible et son erreur de phase différentielle (0,03anddeg;) minimisent la distorsion des couleurs, assurant des signaux vidéo de haute fidélité, ce qui est une mesure critique dans la vidéo professionnelle.

2 : Systèmes d'Imagerie Médicale

Amplification de la fréquence intermédiaire (FI), conditionnement du signal. Circuits de réception frontaux dans les systèmes d'échographie médicale, appareils d'échographie portables.

Sa bande passante et sa vitesse de balayage suffisantes lui permettent de traiter les signaux RF dans la gamme FI pour l'amplification et la mise en mémoire tampon. La bande passante élevée (50 MHz) et la vitesse de balayage élevée (1200 V/andmicro;s) permettent une amplification et une transmission précises des signaux d'écho ultrasonores à haute fréquence, tandis que ses performances à faible bruit contribuent à améliorer le rapport signal/bruit et la clarté de l'image.

3 : Systèmes d'Acquisition de Données à Grande Vitesse

Amplification de la fréquence intermédiaire (FI), conditionnement du signal. Traitement des signaux CCD (Dispositif à Couplage de Charge) dans les systèmes d'imagerie, amplificateurs de pilotes pour les CAN (Convertisseurs Analogique-Numérique) à grande vitesse, entrées frontales d'oscilloscopes.Raison :

Sa bande passante et sa vitesse de balayage suffisantes lui permettent de traiter les signaux RF dans la gamme FI pour l'amplification et la mise en mémoire tampon.4 : Systèmes de Communication et RF

Exemples :

Amplification de la fréquence intermédiaire (FI), conditionnement du signal.Raison :

Sa bande passante et sa vitesse de balayage suffisantes lui permettent de traiter les signaux RF dans la gamme FI pour l'amplification et la mise en mémoire tampon.DESCRIPTION

andnbsp;

L'AD828 est un amplificateur opérationnel vidéo double à faible coût, optimisé pour une utilisation dans les applications vidéo qui nécessitent des gains de +2 ou plus et une capacité de sortie élevée, comme la commande de câbles. En raison de sa faible consommation et de sa fonctionnalité à alimentation unique, ainsi que d'excellentes erreurs de gain et de phase différentiels, l'AD828 est idéal pour les applications sensibles à la puissance, telles que les caméras vidéo et les équipements vidéo professionnels.

Avec des spécifications vidéo telles qu'une planéité de 0,1 dB à 40 MHz et de faibles erreurs de gain et de phase différentiels de 0,01 % et 0,05anddeg;, ainsi que 50 mA de courant de sortie par amplificateur, l'AD828 est un excellent choix pour toute application vidéo. La bande passante de gain de 130 MHz et la vitesse de balayage de 450 V/andmicro;s rendent l'AD828 utile dans de nombreuses applications à grande vitesse, notamment les moniteurs vidéo, la télévision par câble, les photocopieurs couleur, les scanners d'images et les télécopieurs.

L'AD828 est entièrement spécifié pour un fonctionnement avec une seule alimentation de 5 V et avec des alimentations doubles de andplusmn;5 V à andplusmn;15 V. Cette flexibilité d'alimentation, associée à un courant d'alimentation très faible de 15 mA et d'excellentes caractéristiques CA dans toutes les conditions d'alimentation, fait de l'AD828 le choix idéal pour de nombreuses applications exigeantes mais sensibles à la puissance.

L'AD828 est un amplificateur opérationnel à rétroaction de tension qui excelle en tant qu'étage de gain (gains > +2) ou filtre actif dans les systèmes à grande vitesse et vidéo et atteint un temps de stabilisation de 45 ns à 0,1 %, avec une faible tension de décalage d'entrée de 2 mV max.

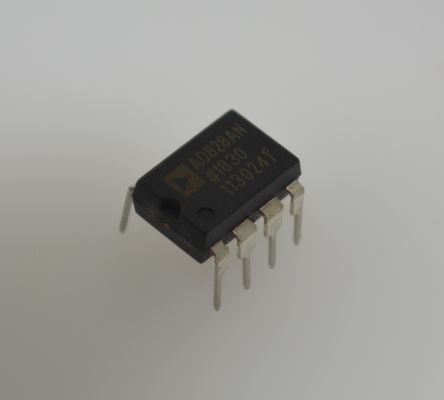

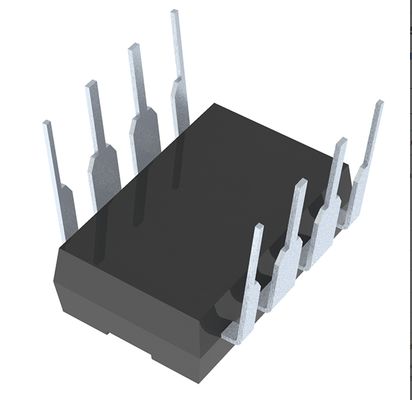

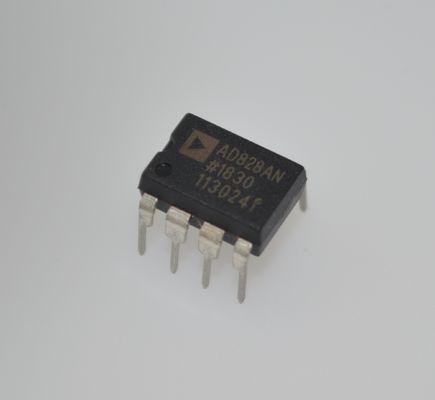

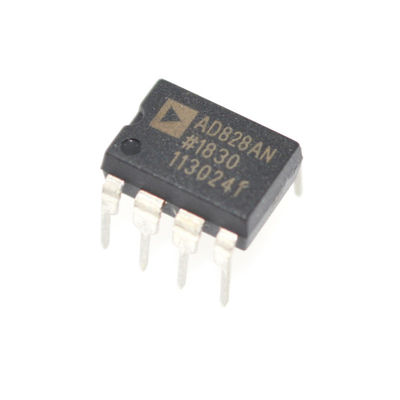

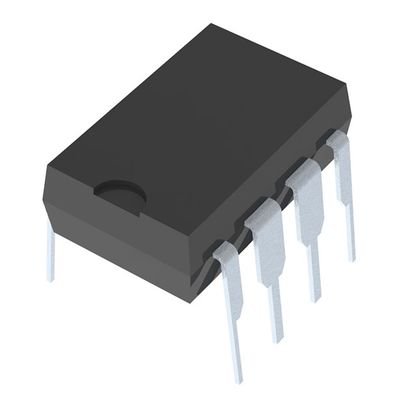

L'AD828 est disponible en petits boîtiers mini-DIP en plastique à 8 broches et SOIC à faible coût.
