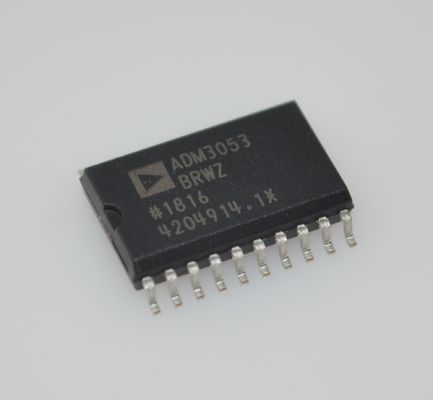

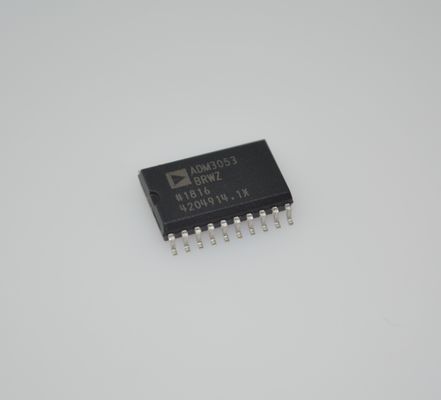

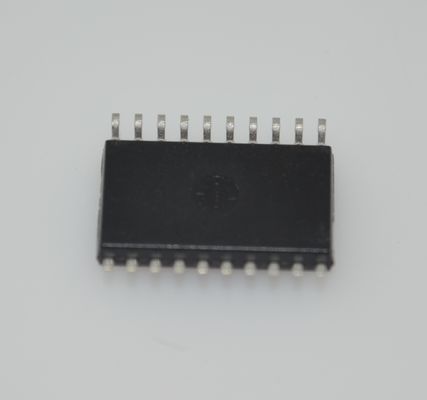

ADM3053BRWZ Transceiver CAN isolé 5 kV rms avec DC-DC isolé intégré ISO 11898-2 1 Mbps CMTI élevé Boîtier SOIC-20 pour réseaux industriels et contrôle moteur

ADM3053BRWZ Émetteur-récepteur CAN isolé 5 kV rms avec DC-DC isolé intégré ISO 11898-2 1 Mbps High CMTI Boîtier SOIC-20 pour réseaux industriels et contrôle moteur

andnbsp;

CARACTÉRISTIQUES

Émetteur-récepteur CAN isolé 2,5 kV rms signal et alimentation

Convertisseur DC-DC isolé intégré isoPower

Fonctionnement 5 V sur VCC

Fonctionnement 5 V ou 3,3 V sur VIO

Conforme à la norme ISO 11898

Débits de données élevés jusqu'à 1 Mbps

Les nœuds non alimentés ne perturbent pas le bus

Connectez 110 nœuds ou plus sur le bus

Contrôle de la pente pour réduire les EMI

Protection contre l'arrêt thermique

Haute immunité aux transitoires en mode commun : >25 kV/andmu;s

Homologations de sécurité et réglementaires

andnbsp; Reconnaissance UL

andnbsp; andnbsp; 2500 V rms pendant 1 minute selon UL 1577

andnbsp; Acceptation des composants CSA Avis 5A

andnbsp; Certificat de conformité VDE

andnbsp; DIN EN 60747-5-2 (VDE 0884 Partie 2) : 2003-01

andnbsp; andnbsp; VIORM = 560 V crête

Plage de température de fonctionnement industrielle (–40 °C à +85 °C)

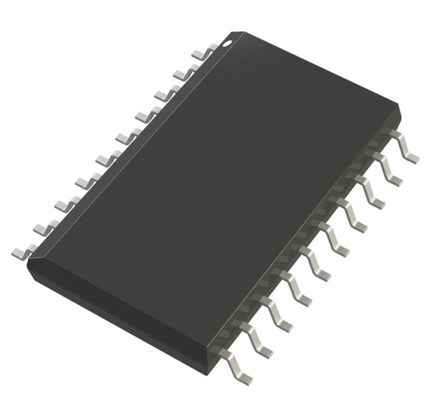

Disponible en boîtier SOIC à 20 broches à corps large

andnbsp;

APPLICATIONS

Bus de données CAN

Réseaux industriels sur le terrain

andnbsp;

DESCRIPTION

L'ADM3053 est un émetteur-récepteur de couche physique de réseau de contrôleurs (CAN) isolé avec un convertisseur DC-DC isolé intégré. L'ADM3053 est conforme à la norme ISO 11898.

L'appareil utilise la technologie iCouplerandreg; d'Analog Devices, Inc., pour combiner un isolateur à 2 canaux, un émetteur-récepteur CAN et un convertisseur DC-DC isoPowerandreg; d'Analog Devices dans un seul boîtier à montage en surface SOIC. Un oscillateur sur puce émet une paire de formes d'onde carrées qui pilotent un transformateur interne pour fournir une alimentation isolée. L'appareil est alimenté par une seule alimentation de 5 V, ce qui permet d'obtenir une solution CAN entièrement isolée.

L'ADM3053 crée une interface entièrement isolée entre le contrôleur de protocole CAN et le bus de couche physique. Il est capable de fonctionner à des débits de données allant jusqu'à 1 Mbps.

L'appareil dispose de fonctions de limitation de courant et d'arrêt thermique pour se protéger contre les courts-circuits de sortie. La pièce est entièrement spécifiée sur la plage de température industrielle et est disponible dans un boîtier SOIC à 20 broches à corps large.

L'ADM3053 contient la technologie isoPower qui utilise des éléments de commutation haute fréquence pour transférer l'énergie à travers le transformateur. Des précautions particulières doivent être prises lors de la conception de la carte de circuit imprimé (PCB) pour respecter les normes d'émissions. Reportez-vous à la note d'application AN-0971, Recommandations pour le contrôle des émissions rayonnées avec les appareils isoPower, pour plus de détails sur les considérations de conception de la carte.
