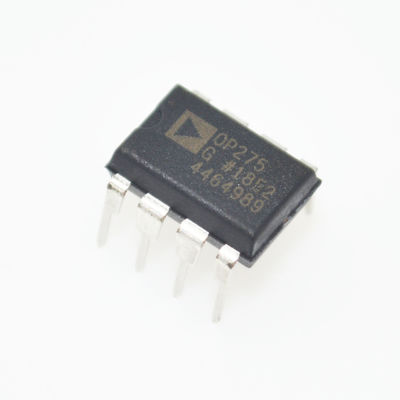

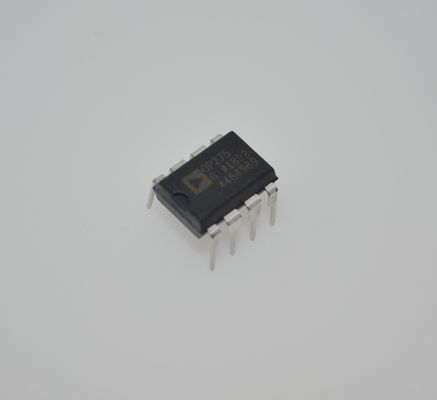

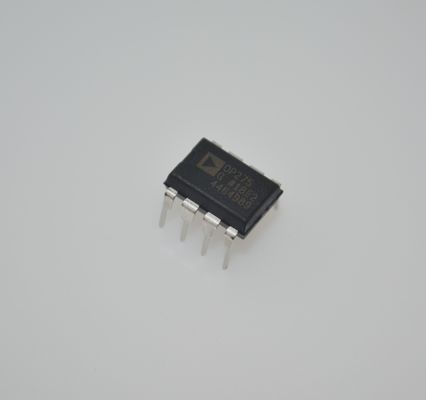

OP275GPZ Renommé amplificateur audio avec mélange bipolaire / JFET 5MHz Largeur de bande 22V / μs Taux de glissement bas 6nV /√Hz Bruit élevé 10mA Drive ±4 à ±22V Plage et DIP-8 / SOIC-8 Package

OP275GPZ Amplificateur opérationnel audio renommé avec mélange Bipolaire/JFET Bande passante de 5 MHz Vitesse de balayage de 22 V/µs Faible bruit de 6 nV/√Hz Haute capacité de courant de 10 mA Plage de ±4 à ±22 V et boîtier DIP-8/SOIC-8

Livraison rapide --- nous expédierons les marchandises dans les 1 à 3 jours ouvrables après la confirmation du paiement.

CARACTÉRISTIQUES

Excellentes caractéristiques sonores

Faible bruit : 6 nV/√Hz

Faible distorsion : 0,0006 %

Vitesse de balayage élevée : 22 V/µs

Large bande passante : 9 MHz

Faible courant d'alimentation : 5 mA

Faible tension de décalage : 1 mV

Faible courant de décalage : 2 nA

Stable en gain unitaire

Boîtier SOIC-8

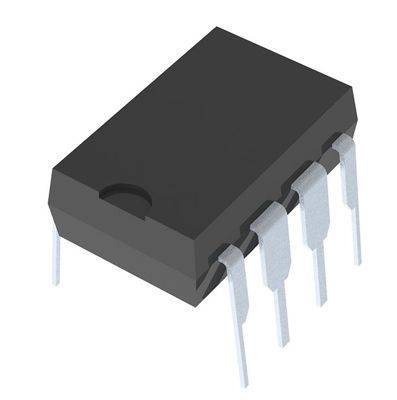

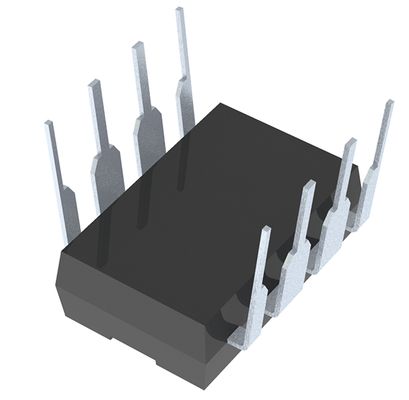

Boîtier PDIP-8

Livraison rapide --- nous expédierons les marchandises dans les 1 à 3 jours ouvrables après la confirmation du paiement.

APPLICATIONS

Haute performance

Audio actif

Filtres Amplificateurs rapides

Intégrateurs

Livraison rapide --- nous expédierons les marchandises dans les 1 à 3 jours ouvrables après la confirmation du paiement.

DESCRIPTION

L'OP275 est le premier amplificateur à présenter l'étage d'entrée Butler Amplifier. Cette nouvelle conception d'étage d'entrée combine des transistors bipolaires et JFET pour obtenir des amplificateurs avec la précision et les faibles performances de bruit des transistors bipolaires, ainsi que la vitesse et la qualité sonore des JFET. La distorsion harmonique totale plus le bruit est égale à celle des amplificateurs audio précédents, mais avec des courants d'alimentation beaucoup plus faibles.

Un coin l/f très bas, inférieur à 6 Hz, maintient une réponse de densité de bruit plate. Que le bruit soit mesuré à 30 Hz ou à 1 kHz, il n'est que de 6 nV/√Hz. La partie JFET de l'étage d'entrée donne à l'OP275 ses vitesses de balayage élevées pour maintenir une faible distorsion, même lorsque de grandes oscillations de sortie sont requises, et la vitesse de balayage de 22 V/µs de l'OP275 est la plus rapide de tous les amplificateurs audio standard. Mieux encore, ce faible bruit et cette grande vitesse sont obtenus en utilisant moins de 5 mA de courant d'alimentation, ce qui est inférieur à celui de tout amplificateur audio standard.

Des performances DC améliorées sont également fournies avec des courants de polarisation et de décalage considérablement réduits par rapport aux conceptions purement bipolaires. La tension de décalage d'entrée est garantie à 1 mV et est généralement inférieure à 200 µV. Cela permet d'utiliser l'OP275 dans de nombreuses applications à couplage DC ou de sommation sans avoir besoin de sélections spéciales ou du bruit supplémentaire des circuits de réglage de décalage supplémentaires.

La sortie est capable d'alimenter des charges de 600 Ω à 10 V rms tout en maintenant une faible distorsion. THD + Bruit à 3 V rms est de 0,0006 %.

L'OP275 est spécifié sur la plage de température industrielle étendue (–40 °C à +85 °C). Les OP275 sont disponibles dans les boîtiers DIP et SOIC-8 en plastique. Les boîtiers SOIC-8 sont disponibles en bobines de 2500 pièces. De nombreux amplificateurs audio ne sont pas proposés dans des boîtiers à montage en surface SOIC-8 pour diverses raisons ; cependant, l'OP275 a été conçu pour offrir des performances complètes dans un boîtier à montage en surface.
