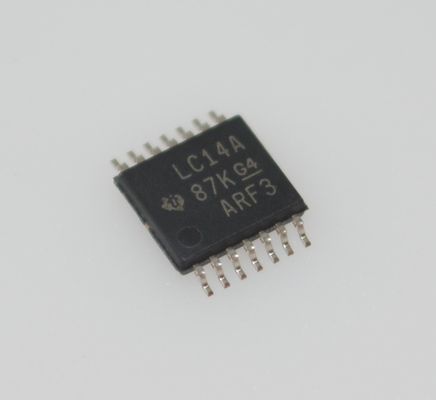

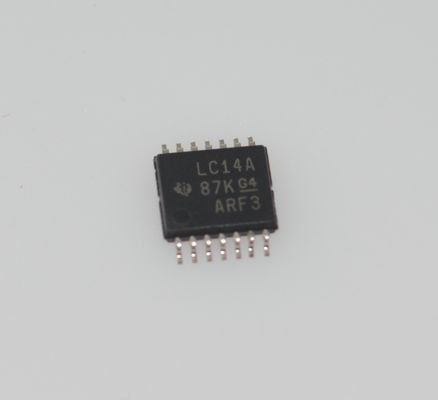

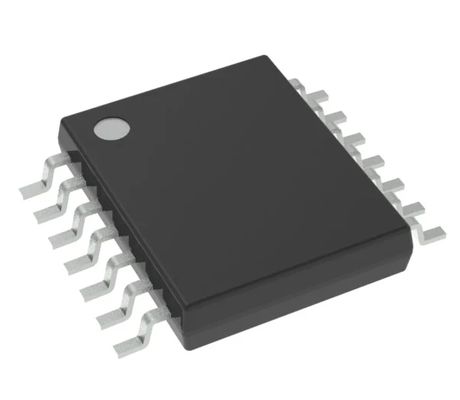

SN74LVC14APWR Inverseur Schmitt-Trigger 6 canaux avec VCC large de 1,65-5,5 V, tp max 10 ns, ICC faible 0,5 µA, capacité de sortie ±24 mA, protection ESD HBM, boîtier TSSOP-14 et plage de température de -40 °C à +125 °C

SN74LVC14APWR Inverseur à déclencheur de Schmitt à 6 canaux avec VCC large de 1,65-5,5 V, tp max de 10 ns, faible ICC de 0,5 μA, entraînement de sortie de ±24 mA, protection ESD HBM, boîtier TSSOP-14 et plage de température de -40°C à +125°C

Fonctionnalités

• Les performances de verrouillage dépassent 100 mA selon la norme JESD 78, classe II

• La protection ESD dépasse la norme JESD 22

  – Modèle corps humain de 2000 V (A114-A)

  – Modèle machine de 200 V (A115-A)

  – Modèle dispositif chargé de 1000 V (C101)

• Fonctionnement de 1,65 V à 3,6 V VCC

• Spécifié de –40°C à +85°C, –40°C à 125°C et –55°C à 125°C

• Les entrées acceptent des tensions jusqu'à 5,5 V

• tpd max de 6,4 ns à 3,3 V

• VOLP typique (rebond de masse de sortie)<0,8 V à VCC = 3,3 V, TA = 25°C

• VOHV typique (dépassement négatif VOH de sortie) >2 V à VCC = 3,3 V, TA = 25°C

• Sur les produits conformes à la norme MIL-PRF-38535, tous les paramètres sont testés sauf indication contraire. Sur tous les autres produits, le traitement de production n'inclut pas nécessairement le test de tous les paramètres.

Applications

• Scanner de codes-barres

• Solutions de câbles

• Livres électroniques

• PC embarqués

• Émetteur de terrain : capteurs de température ou de pression

• Biométrie par empreintes digitales

• CVC : chauffage, ventilation et climatisation

• Stockage en réseau (NAS)

• Carte mère et bloc d'alimentation de serveur

• Radio définie par logiciel (SDR)

• TV : haute définition (HDTV), LCD et numérique

• Systèmes de communication vidéo

• Cartes d'accès aux données sans fil, casques, claviers, souris et cartes LAN

Description

L'inverseur à déclencheur de Schmitt hex SN54LVC14A est conçu pour un fonctionnement de VCC de 2,7 V à 3,6 V, et l'inverseur à déclencheur de Schmitt hex SN74LVC14A est conçu pour un fonctionnement de VCC de 1,65 V à 3,6 V.

Les dispositifs contiennent six inverseurs indépendants et exécutent la fonction booléenne Y = A.

Les entrées peuvent être pilotées par des dispositifs de 3,3 V ou 5 V. Cette fonctionnalité permet d'utiliser ces dispositifs comme traducteurs dans un environnement système mixte de 3,3 V ou 5 V.
