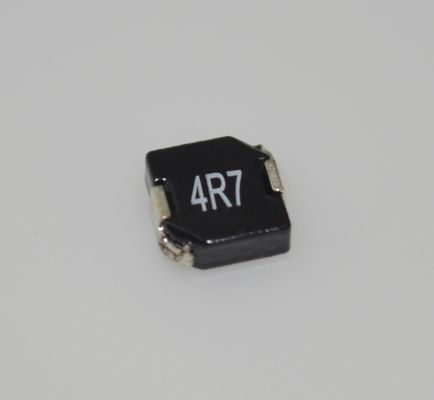

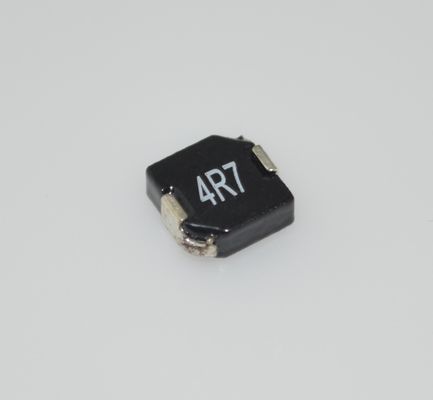

SRP7030-4R7M 4.7µH Inducteur de puissance blindé avec faible DCR de 9.6mΩ, 15.8A, noyau en ferrite à courant élevé, faible perte, compact, 7.3x7.3x3.0mm pour alimentations

SRP7030-4R7M 4.7µH Inducteur de puissance blindé avec faible DCR de 9.6mΩ, 15.8A, noyau en ferrite à courant élevé, faible perte, compact 7.3x7.3x3.0mm pour alimentations

Caractéristiques

n Construction blindée

n Hauteur unitaire de 3,2 mm

n Plage d'inductance : 0,1 à 10 μH

n Courant jusqu'à 32,5 A

n Conforme RoHS

Applications

1 : Convertisseurs CC-CC : Principalement utilisé comme self de sortie ou inducteur de stockage d'énergie dans les convertisseurs Buck (abaisseurs) à courant élevé.

2 : Modules de régulation de tension (VRM) pour les serveurs, les stations de travail et les ordinateurs de bureau.

3 : Équipement réseau, infrastructure de télécommunications et stations de base.

4 : Gestion de l'alimentation pour les cartes graphiques et les consoles de jeux.

5 : Circuits d'alimentation dans divers appareils électroniques industriels et automobiles.

Description

1 : Capacité de courant élevée : Son principal avantage est la capacité à gérer un courant de saturation élevé (Isat) de 15.8A. Cela le rend idéal pour la stabilisation et le filtrage de l'alimentation dans les circuits alimentant les processeurs, les GPU et autres charges à courant élevé.

2 : Faible résistance CC (DCR) : Il présente une résistance CC typique exceptionnellement faible de seulement 9.6mΩ. Cela minimise les pertes de puissance (pertes I²R), augmentant ainsi l'efficacité de la conversion de puissance et réduisant la génération de chaleur au sein du composant lui-même.

3 : Construction blindée : La structure blindée magnétiquement supprime efficacement les interférences électromagnétiques (EMI) et réduit les fuites de champ magnétique vers les circuits sensibles à proximité. Cela simplifie la conception de la carte et facilite la réussite des tests de conformité CEM.

4 : Empreinte compacte : Avec des dimensions de seulement 7.3mm x 7.3mm x 3.0mm, il offre une densité de puissance élevée dans une zone de PCB minimale. Cela le rend parfait pour les applications à espace limité comme les ordinateurs portables minces, les cartes mères de serveur et les équipements réseau.

5 : Performances robustes : L'utilisation d'un matériau de noyau en ferrite robuste et d'un boîtier en plastique résistant à la chaleur garantit une grande fiabilité et une stabilité à long terme dans des conditions exigeantes. Il présente généralement une large plage de températures de fonctionnement, souvent de -40°C à +125°C ou plus, adaptée aux applications de qualité industrielle.

6 : Conception à faible perte : La combinaison d'un faible DCR et d'un matériau de noyau optimisé se traduit par une faible perte de puissance globale aux fréquences de commutation, contribuant à une efficacité globale du système plus élevée.

INFORMATIONS

Dessin
