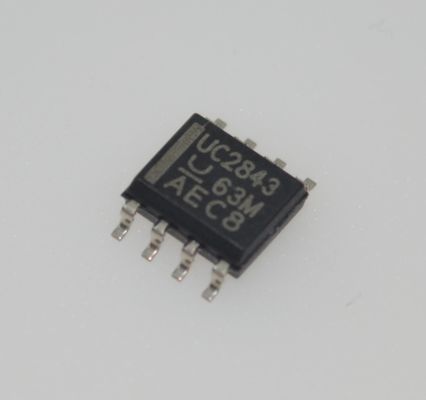

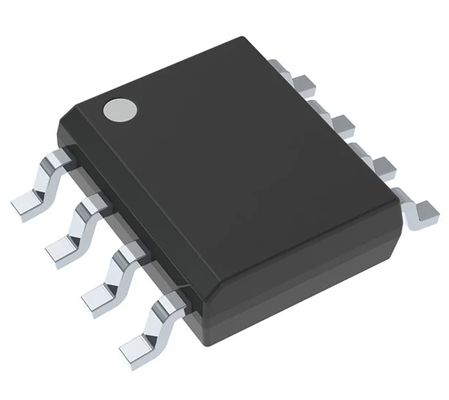

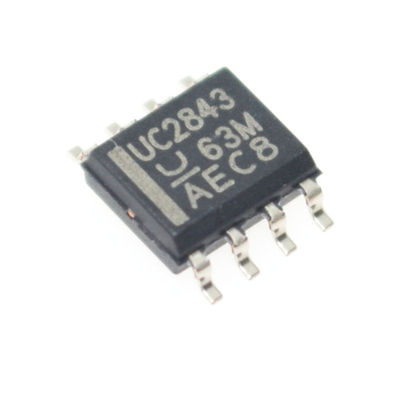

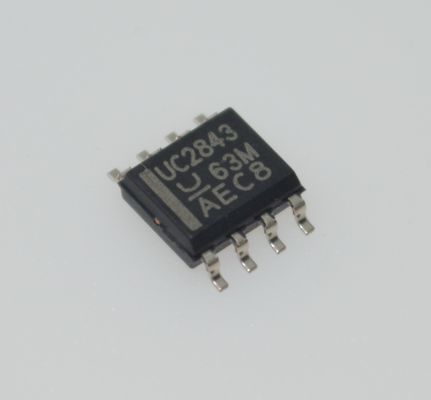

UC2843D8TR Contrôleur PWM en mode courant avec fonctionnement à 500 kHz 8.4V/7.9V UVLO 50mA Sortie totem-pole interne à bande passante découpée basse tension de démarrage et courant d'exploitation dans SOIC-8

UC2843D8TR Contrôleur PWM en mode courant avec fonctionnement à 500 kHz, UVLO 8,4 V/7,9 V, sortie totem-pole 50 mA, bande interdite interne ajustée, faible courant de démarrage et de fonctionnement en SOIC-8

Caractéristiques

• Optimisé pour les convertisseurs hors ligne et CC-CC

• Faible courant de démarrage (< 1mA)

• Compensation automatique par anticipation

• Limitation de courant impulsion par impulsion

• Caractéristiques de réponse à la charge améliorées

• Verrouillage en cas de sous-tension avec hystérésis

• Suppression des doubles impulsions

• Sortie totem-pole à courant élevé

• Référence de bande interdite ajustée en interne

• Fonctionnement jusqu'à 500 kHz

• Amplificateur d'erreur avec faible résistance de sortie

Applications

• Régulateurs à découpage de toute polarité

• Convertisseurs CC-CC à couplage par transformateur

Description

La série UCx84x de circuits intégrés de contrôle offre les fonctionnalités nécessaires pour mettre en œuvre des schémas de contrôle en mode courant à fréquence fixe hors ligne ou CC-CC, avec un minimum de composants externes. Les circuits implémentés en interne comprennent un verrouillage en cas de sous-tension (UVLO), avec un courant de démarrage inférieur à 1 mA, et une référence de précision ajustée pour la précision à l'entrée de l'amplificateur d'erreur. D'autres circuits internes comprennent une logique pour fournir un fonctionnement verrouillé, un comparateur de modulation de largeur d'impulsion (PWM) qui fournit également un contrôle de limitation de courant, et un étage de sortie totem-pole conçu pour fournir ou absorber un courant de crête élevé. L'étage de sortie, conçu pour piloter des MOSFET à canal N, est bas lorsque l'étage de sortie est à l'état désactivé.

La famille UCx84x propose une variété d'options de boîtier, d'options de plage de température, de choix de cycle de service maximal et de choix de seuils de mise en marche et d'arrêt et de plages d'hystérésis. Les dispositifs avec une hystérésis de mise en marche ou d'arrêt plus élevée sont de bons choix pour les alimentations hors ligne, tandis que les dispositifs avec une plage d'hystérésis plus étroite sont conçus pour les applications CC-CC. Les dispositifs UC184x sont spécifiés pour un fonctionnement de –55°C à 125°C, la série UC284x est spécifiée pour un fonctionnement de –40°C à 85°C, et la série UC384x est spécifiée pour un fonctionnement de 0°C à 70°C.

INFORMATIONS

Dessin
