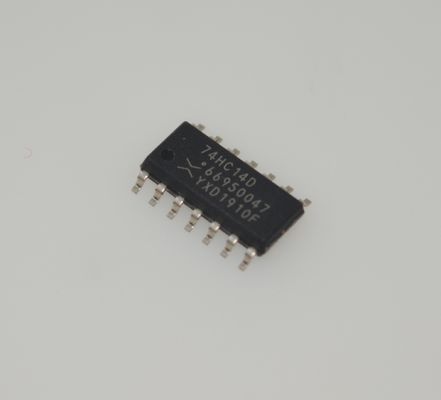

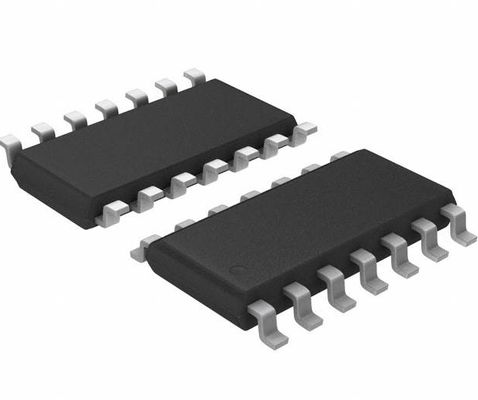

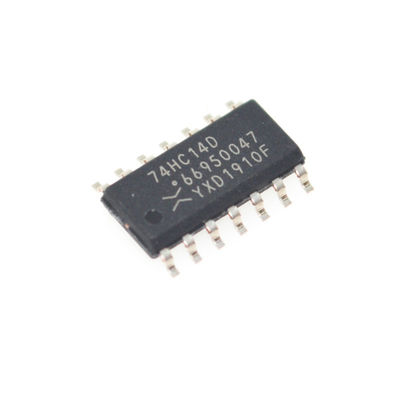

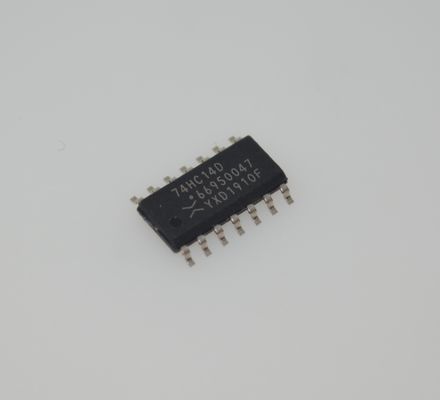

74HC14D Hex Inverter High-Speed CMOS Low Power Schmitt Trigger Wide Voltage (2-6V) High Noise Immunity Direct TTL Compatibility Balanced Propagation Industry Standard Reliability

74HC14D Hex Inverter haute vitesse CMOS basse puissance Schmitt Trigger Grande tension (2-6V) Immunité contre le bruit haute Compatibilité directe TTL Propagation équilibrée Fiabilité standard de l'industrie

etnbsp;

Caractéristiquesetnbsp;

Pour les véhicules à moteur à commande numérique, le réglage de la fréquence d'alimentation doit être effectué à l'aide d'un système de régulation de la fréquence.

Faible dissipation de puissance: ICC = 1,0 et micro;A (max) à Ta = 25°C

Résistance au bruit élevée: VH = 1,1 V (typiquement) à VCC = 4,5 V

Délais de propagation équilibrés: tPLH et asymptôme; tPHL

L'écart de tension de fonctionnement est large: VCC ((opr) = 2,0 à 6,0 V

etnbsp;

Applications

1Conditionnement et modélisation du signal

La structure d'entrée du déclencheur Schmitt le rend insensible aux signaux qui changent lentement ou bruyants.

Débranchement du commutateur: élimine le rebond physique des interrupteurs ou des boutons mécaniques, garantissant qu'une seule pression ne génère qu'une seule impulsion propre.

Formation de la forme d'onde: convertit les ondes analogiques comme les ondes sinusoïdes ou triangulaires en signaux numériques carrés.

Filtrage du bruit: récupère un niveau de logique numérique propre à partir de signaux à bruit environnemental, souvent provenant de longues lignes de transmission.

2Génération d'impulsions et création de formes d'ondes

Sa propriété d'hystérésis lui permet de construire facilement des oscillateurs simples et des générateurs d'impulsions.

Multivibrateur: Il suffit d'une résistance et d'un condensateur pour former un générateur d'ondes carrées simple et fiable pour créer des signaux d'horloge

C'est une source d'horloge très courante et peu coûteuse dans des systèmes comme les microcontrôleurs.

Détecteur de pouls: Peut être conçu pour détecter les bords (en hausse ou en baisse) d'un signal d'entrée et générer une impulsion de sortie correspondante.

3. Déplacement de niveau et interface

Bien que sa plage de tension de fonctionnement soit de 2V à 6V, elle peut toujours servir d'interface dans les systèmes à tension mixte.

Interface compatible avec TTL: Le 74HC14D peut se connecter directement à des systèmes logiques TTL 5V et fournir une sortie au niveau CMOS, agissant comme tampon entre les deux familles logiques.

4Les lignes de retard.

Utilisant son temps de retard de propagation fixe, il peut être utilisé pour construire des circuits de retard simples.

etnbsp;

Définition

Le 74HC14D est un INVERTEUR CMOS SCHMITT à grande vitesse fabriqué avec la technologie C2MOS de la porte de silicium.Il réalise le fonctionnement à haute vitesse similaire à l'équivalent LSTTL tout en maintenant la faible dissipation de puissance CMOSLa configuration et la fonction des broches sont les mêmes que celles du 74HC04D mais les entrées ont une hystérésis VCC de 25% et avec sa fonction de déclenchement Schmitt,le 74HC14D peut être utilisé comme un récepteur de ligne qui recevra des signaux d'entrée lents.

Toutes les entrées sont équipées de circuits de protection contre les décharges statiques ou les surtensions transitoires.

etnbsp;
