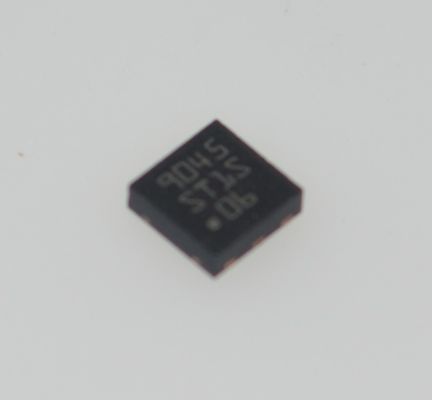

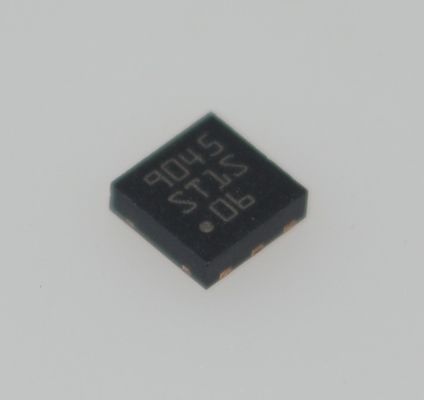

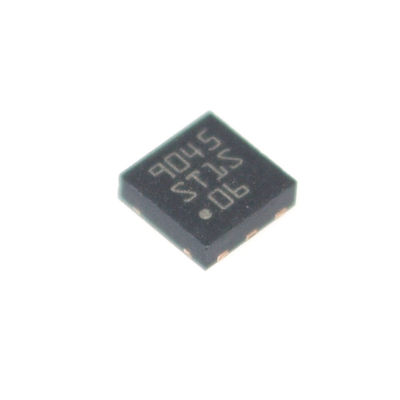

ST1S06PUR Step-Down Converter 2A Output 36V Input High Efficiency 1.4MHz Frequency Internal Compensation Power Good Signal Thermal Protection AEC-Q100 Automotive Grade for Robust Power Systems

ST1S06PUR Convertisseur descendant 2A Sortie 36V Entrée Haute efficacité 1,4 MHz Fréquence Compensation interne Puissance Bon signal Protection thermique AEC-Q100 Grade automobile pour les systèmes d'alimentation robustes

etnbsp;

Caractéristiques

■ Convertisseur de courant continu en mode décroissant PWM (1,5 MHz)

■ Tolérance de 2% de tension de sortie CC

■ rectification synchrone

■ Inhibent la fonction

■ Démarrage en douceur interne

■ Efficacité typique: plus de 90%

■ 1.5 Une capacité de courant de sortie

■ Pas de commutation de courant d'arrêt: max. 1,5 mA sur la plage de température

■ RDS ((ON) type.150 mandOmega;

■ Utilise de minuscules condensateurs et inducteurs

■ température de jonction opérationnelle - 30°C à 125°C

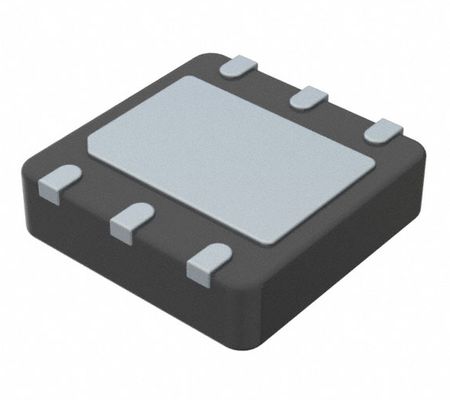

■ Disponible en plaquette exposée DFN6D (3x3 mm)

etnbsp;

Applications

1. électronique automobile

C' est sondomaine d'application de base, en particulier en tirant parti de sa qualification AEC-Q100.

Systèmes d'information et de divertissement embarqués: affichage de puissance, puces de commande principales, amplificateurs audio, etc.

Systèmes avancés d'assistance au conducteur (ADAS): fournit des tensions de base pour les caméras, les capteurs radar, les unités de commande, etc.

Groupe d'instruments: alimentation des microcontrôleurs et des pilotes d'affichage.

Systèmes d'éclairage des véhicules: notamment la conduite à LED.

2Systèmes industriels et intégrés

Automatisation et contrôle d'usine: PLC, modules d'entrée/sortie, modules de capteurs.

Équipement de communication: puissance au niveau de la carte pour les routeurs, les commutateurs, les modules réseau.

Équipement d'essai et de mesure: Puissance des puces à l'intérieur des appareils portables ou des instruments de précision.

3. Produits électroniques de consommation et appareils portables

Appareils ménagers intelligentsPar exemple, des haut-parleurs intelligents, des caméras de sécurité, des passerelles.

Imprimantes portableset appareils de balayage.

Divers ordinateurs embarqués et ordinateurs à carte unique alimentés par des bus de puissance de 12 V ou 24 V.

etnbsp;

Définition

Le ST1S06xx est un convertisseur CC-DC optimisé pour alimenter le noyau numérique basse tension dans les applications de disques durs et, en général,pour remplacer la solution linéaire à courant élevé lorsque la dissipation de puissance peut entraîner un chauffage élevé de l'environnement d'applicationIl fournit jusqu'à 1,5 A sur une plage de tension d'entrée de 2,7 V à 6 V. Une fréquence de commutation élevée (1,5 MHz) permet l'utilisation de minuscules composants de montage en surface:ainsi que le diviseur de résistance pour régler la valeur de tension de sortie, un seul inducteur et deux condensateurs sont nécessaires.

En outre, une faible ondulation de sortie est garantie par la topologie PWM en mode courant et par l'utilisation de condensateurs céramiques SMD à faible ESR.Le dispositif est protégé thermiquement et le courant limité pour éviter les dommages dus à un court-circuit accidentelLe ST1S06xx est disponible dans le paquet DFN6D (3x3 mm).

etnbsp;

Les informations sont fournies à la Commission.

etnbsp;

Le dessin
