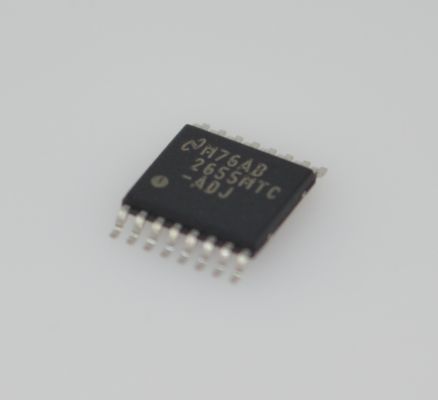

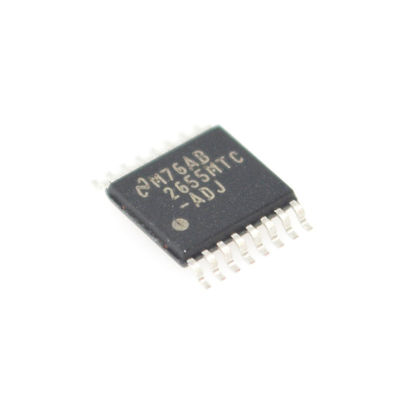

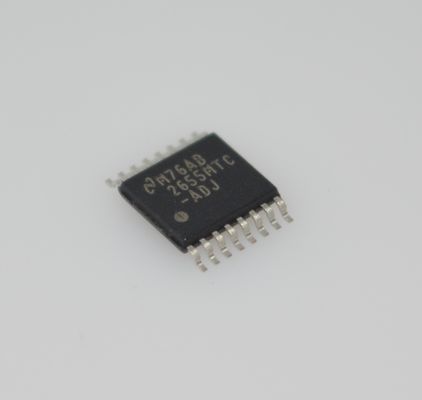

Convertisseur Buck synchrone LM2655MTCX-ADJ 1,5 A à haut rendement, entrée 4,5-20 V, sortie réglable 0,6-18 V, rendement 95 %, 280 kHz, Power Good & Enable

Convertisseur Buck synchrone LM2655MTCX-ADJ 1,5 A à haut rendement, entrée 4,5-20 V, sortie réglable 0,6-18 V, rendement 95 %, 280 kHz, Power Good & Enable

Caractéristiques

Rendement ultra-élevé jusqu'à 96 %

Plage de tension d'entrée de 4 V à 14 V

MOSFET côté haut interne avec faible Rps(oN) = 0,033 Ω

Oscillateur interne à fréquence fixe de 300 kHz

Commande côté bas pour un fonctionnement synchrone

Courant d'arrêt garanti inférieur à 12 uA

Détection de courant brevetée pour le contrôle en mode courant

Démarrage progressif programmable

Verrouillage de sous-tension d'entrée

Protection contre les surtensions de sortie

Protection contre les sous-tensions de sortie0

Arrêt thermique

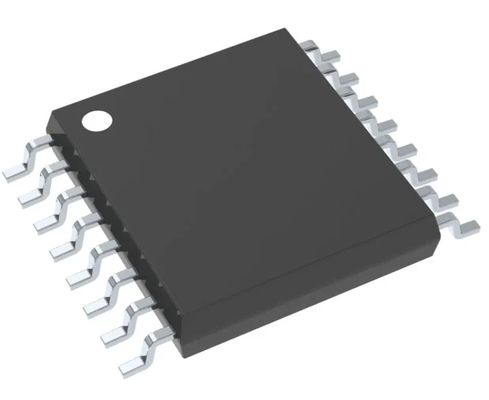

Boîtier TSSOP à 16 broches

Applications

Disques durs

Appareils Internet

Moniteurs TFT

Périphériques d'ordinateur

Appareils alimentés par batterie

Description

Le LM2655 est un régulateur de commutation abaisseur PWM contrôlé en mode courant. Il a la capacité unique de fonctionner en mode synchrone ou asynchrone. Cela donne au concepteur la flexibilité de choisir entre le rendement élevé du fonctionnement synchrone ou le faible coût de la solution du fonctionnement asynchrone. En plus de la flexibilité, le LM2655 offre une densité de puissance élevée avec le faible encombrement d'un boîtier TSSOP-16.

Un rendement élevé (>90 %) est obtenu grâce à l'utilisation d'un MOSFET interne à faible résistance à l'état passant (33 mΩ) et d'un MOSFET externe à canal N. Cette caractéristique, ainsi que son faible courant de repos, font du LM2655 un ajustement idéal dans les applications portables.

Toutes les fonctions d'alimentation, de contrôle et de commande pour le fonctionnement asynchrone sont intégrées dans le LM2655. De plus, une sortie de pilote côté bas permet un fonctionnement synchrone facile. Le CI utilise un circuit de détection de courant breveté qui élimine la résistance de détection de courant externe requise par d'autres convertisseurs CC-CC en mode courant. Une fonction de démarrage progressif programmable limite les surtensions de courant au démarrage et fournit un moyen de séquencer plusieurs alimentations.

INFORMATION

Dessin
