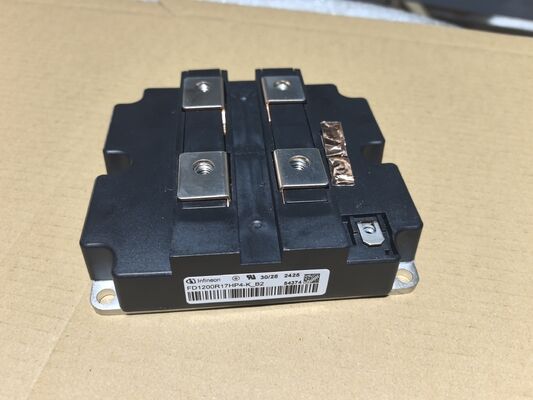

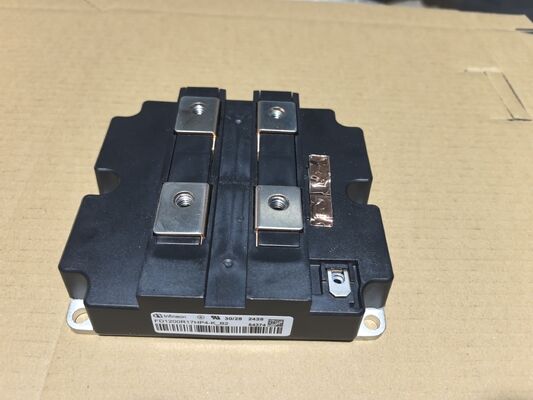

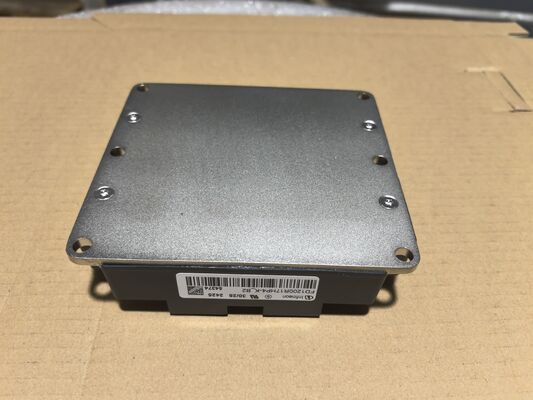

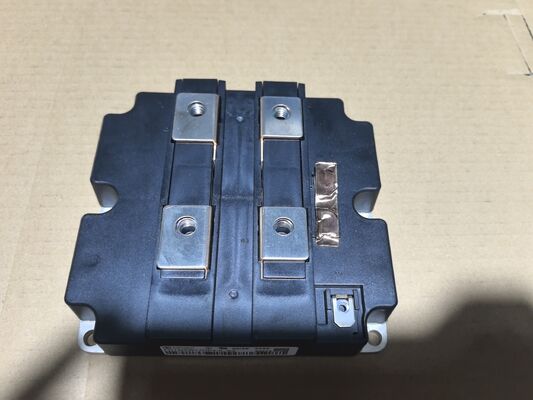

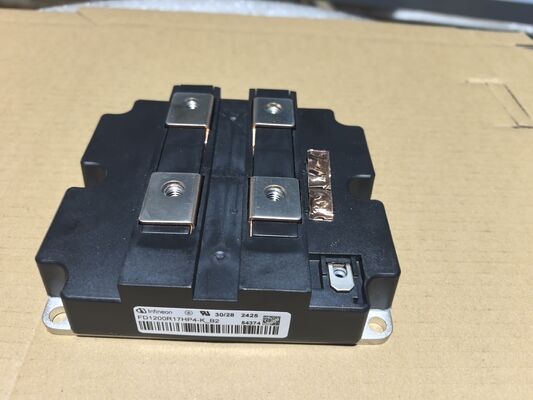

FD1200R17HP4-K_B2 1700V/1200A Module IGBT Technologie de press-fit basse vitesse VCE ((sat) Commutation à haute vitesse basse perte Plaque de base isolée NTC Capteur de qualité industrielle pour la traction et les entraînements lourds

FD1200R17HP4-K_B2 Module IGBT 1700V/1200A Technologie Press-Fit Faible VCE(sat) Commutation Rapide Faibles Pertes Plaque de Base Isolée Capteur NTC Qualité Industrielle pour Traction & Entraînements Lourds

Caractéristiques

• Puissance Nominale Ultra-Élevée : 1700 V / 1200 A

• Configuration : Double IGBT

• Technologie de Contact Press-Fit : Améliore la fiabilité, le cyclage de puissance et la robustesse mécanique.

• Faible Tension de Saturation : VCE(sat) pour des pertes de conduction minimales.

• Faibles Pertes de Commutation : Permet un fonctionnement efficace dans les conceptions haute puissance et haute fréquence.

• Plaque de Base Isolée : Assure la sécurité électrique et simplifie la conception du système de refroidissement.

• Thermistance NTC Intégrée : Pour la surveillance et la protection thermiques en temps réel.

• Haute Robustesse : Excellente capacité de tenue aux courts-circuits et aux surcharges.

Applications

• Entraînements de Traction : Onduleurs de propulsion principaux pour locomotives électriques et hybrides, trains à grande vitesse, tramways et véhicules miniers lourds.

• Entraînements de Moteurs Industriels Lourds : Pour le contrôle de très grands moteurs à courant alternatif dans les excavatrices minières, les laminoirs, les grands compresseurs et les systèmes de propulsion marine.

• Convertisseurs d'Éoliennes Haute Puissance : Utilisés dans les convertisseurs moyenne tension des systèmes d'énergie éolienne multi-mégawatts.

• Entraînements Moyenne Tension (MVT) : Composant central des convertisseurs pour les entraînements de moteurs industriels moyenne tension.

• Onduleurs Industriels Haute Puissance : Constituent l'étage onduleur dans les alimentations sans interruption de classe mégawatt pour les infrastructures critiques telles que les centres de données et les usines industrielles.

Description

Le FD1200R17HP4-K_B2 est un module IGBT double ultra-haute puissance conçu pour les applications haute tension et haute intensité les plus exigeantes dans l'industrie lourde et la traction. Avec une puissance nominale exceptionnelle de 1700V et 1200A, il représente le summum de la performance pour les systèmes de conversion de puissance à l'échelle du mégawatt. Le module est conçu pour une efficacité et une fiabilité maximales, avec une très faible tension de saturation collecteur-émetteur (VCE(sat)) et des pertes de commutation faibles optimisées, ce qui est essentiel pour minimiser la dissipation d'énergie et les contraintes thermiques dans les circuits haute puissance.

Une caractéristique clé est sa technologie de contact press-fit avancée, qui fournit une interconnexion robuste et sans soudure pour une capacité de cyclage de puissance, une intégrité mécanique et une fiabilité à long terme supérieures. Il comprend une thermistance NTC intégrée pour une surveillance et une protection précises de la température, et une plaque de base entièrement isolée pour une gestion thermique sûre et efficace. Sa construction de qualité industrielle assure une robustesse exceptionnelle, une capacité de tenue aux courts-circuits et une stabilité opérationnelle dans les conditions les plus extrêmes.

INFORMATIONS

• Configuration
  Hacheur
• Dimensions (largeur)
  140 mm
• Dimensions (longueur)
  130 mm
• Caractéristiques
  200% PC, Diode Élargie
• Boîtier
  IHM B
• IC(nom) / IF(nom)
  1200 A
• IC max
  1200 A
• Qualification
  Industriel, Traction
• Technologie
  IGBT4 - P4
• VCE(sat) (Tvj=25°C typ)
  1.9 V
• VCES / VRRM
  1700 V
• VF (Tvj=25°C typ)
  1.65 V
• Classe de Tension max
  1700 V

Schéma
