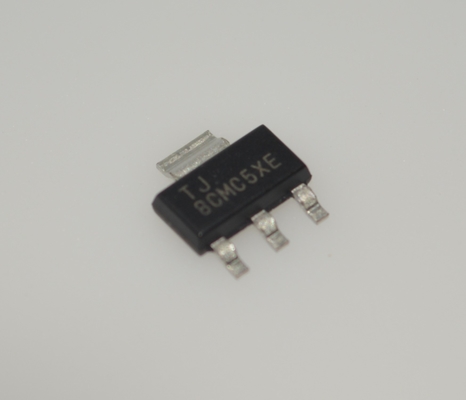

TLV1117LV33DCYR Régulateur LDO 800mA 3,3V Sortie Fixe Précision 1% Faible Tension de Déchet Protection Contre les Surintensités et Thermique -40°C à 125°C Stable avec Condensateurs Céramiques Boîtier SOT-223

TLV1117LV33DCYR Régulateur LDO 800mA 3.3V Sortie Fixe 1% Précision Faible Tension de Chute Protection Contre les Surtensions et Thermique -40°C à 125°C Stable avec Condensateurs Céramiques Boîtier SOT-223

Caractéristiques

• Précision typique : 1,5 %

• Faible IQ : 100 µA (maximum)– 500 fois inférieur aux dispositifs 1117 standard

• VIN : 2 V à 5,5 V– VIN maximum absolu : 6 V

• Stable avec un courant de sortie de 0 mA

• Faible chute de tension : 455 mV à 1 A pour VOUT = 3,3 V

• PSRR élevé : 65 dB à 1 kHz

• Limite de courant spécifiée minimale : 1,1 A

• Stable avec des condensateurs céramiques économiques :– Avec 0-Ω ESR

• Plage de température : –40°C à +125°C

• Arrêt thermique et protection contre les surintensités

• Pour un remplacement direct avec des fonctionnalités améliorées, voir le TLV761

• Disponible en boîtier SOT-223

Applications

• Décodeurs

• Téléviseurs et moniteurs

• Périphériques PC, ordinateurs portables, cartes mères

• Modems et autres produits de communication

• Post-régulation d'alimentation à découpage

Description

Le régulateur linéaire à faible chute de tension (LDO) TLV1117LV est une version basse tension d'entrée du populaire régulateur de tension TLV1117.

Le TLV1117LV est un dispositif extrêmement basse consommation qui consomme 500 fois moins de courant de repos que les régulateurs de tension 1117 traditionnels, ce qui rend le dispositif conçu pour les applications qui exigent un courant de veille très faible. Le LDO TLV1117LV est également stable avec 0 mA de courant de charge ; il n'y a pas d'exigence de charge minimale, ce qui fait du dispositif un bon choix pour les applications où le régulateur doit alimenter de très petites charges en veille en plus de courants importants de l'ordre de 1 A en fonctionnement normal. Le TLV1117LV offre d'excellentes performances transitoires en ligne et en charge, ce qui se traduit par de très faibles amplitudes de sous-tensions et de surtensions de la tension de sortie lorsque l'exigence de courant de charge passe de moins de 1 mA à plus de 500 mA.

Une bande interdite de précision et un amplificateur d'erreur offrent une précision de 1,5 %. Un très bon rapport de réjection de l'alimentation (PSRR) permet d'utiliser le dispositif pour la post-régulation après un régulateur à découpage. D'autres caractéristiques précieuses incluent un faible bruit de sortie et une faible tension de chute.

Le dispositif est compensé en interne pour être stable avec des condensateurs à résistance série équivalente (ESR) de 0-Ω. Ces avantages clés permettent l'utilisation de condensateurs céramiques économiques et de petite taille. Des condensateurs économiques qui ont des tensions de polarisation et une réduction de température plus élevées peuvent également être utilisés si désiré.
